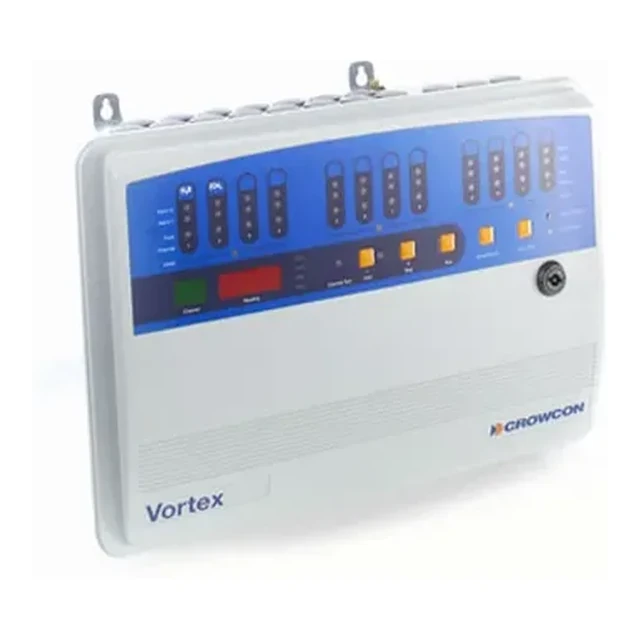

Mavili resmî ürün görseli
Mavili Vortex Gaz Algılama Paneli
Mavili Vortex — Mavili · Crowcon — Crowcon Exproof Endüstriyel Tip Gaz Algılama Sistemleri · Crowcon Endüstriyel Tip Gaz Algılama Santralleri: Çalışma Sıcaklığı: -10 ila +40°C; IP Koruma Sınıfı: Vortex: IP65; FP/FP Compact: IP66.
Model: Vortex · Seri: Crowcon Endüstriyel Tip Gaz Algılama
Öne çıkan teknik özellikler
Proje bazlı temin — aynı gün teklif, hızlı tedarik
Fiyatlar proje adedine ve güncel kura göre teklifle iletilir. Teklif listenize dilediğiniz kadar ürün ekleyip tek seferde gönderebilirsiniz.
Ürün açıklaması
Vortex, Mavili markasının Crowcon Endüstriyel Tip Gaz Algılama Santralleri grubunda yer alan panel ürünüdür. Bu ürün ailesi 5 model varyantını kapsar; tam liste teknik özelliklerin altındaki tabloda.
Projelendirme, montaj ve devreye almayı TELMAG ekibi tek elden üstlenir — ürünü teklif listenize ekleyin, proje kapsamınıza göre aynı gün fiyatlayalım.
Öne çıkan özellikler
- Esnek konfigürasyon
- Max. 12 kanal kapasitesi
- Max. 32 röle programlanabilir röle çıkışı
- Modüler yapı
- Her kanal için 1 hata ve 3 alarm seviyesi
- RS-485 Modbus/Profibus çıkışlı
- Max. 300 olay kaydı hafızası
- IEC 61508 (SIL1) onaylı
Özellik maddeleri ve teknik tablo, Mavili Vortex için Mavili markasının resmî kaynak sayfasından alınmıştır.
Teknik özellikler
18 teknik alan
| Boyutlar | Vortex: 470 x 306 x 170 mm; Rack: standart 19 inç 3U; Panel ekranı: 441 x 128 mm; FP: 440 x 640 x 332 mm; FP Compact: 450 x 330 x 289 mm |
|---|---|
| Ağırlık | Vortex: 12 kg; FP: yaklaşık 70 kg; FP Compact: yaklaşık 37.5 kg |
| Kasa Malzemesi | Vortex: arka kutu alüminyum, ön kapak ABS; FP/FP Compact: polyester toz kaplama ile LM25 alüminyum |
| IP Koruma Sınıfı | Vortex: IP65; FP/FP Compact: IP66 |
| Kanallar | 12 adede kadar (1 ila 3 adet 4'lü giriş modülü); yangın için 3 adet dahil |
| Gaz Girişleri | 2 veya 3 telli 4-20mA (sink veya source), 0-5V |
| Yangın Girişleri | 3 hatta kadar, hat başına 20 cihaza kadar (duman ve sıcaklık dedektörleri, yangın alarm butonları) |
| Harici Sesli/Görsel Alarm Sürücüsü | Röleler vasıtasıyla, 4 adet 24V DC 0.5A |
| Röleler | 24 adede kadar 6A @ 250V AC SPCO (tek kutuplu) kontak; genişleme modülü ile 32 adede kadar |
| Röle Konfigürasyonu | Enerjili/enerjisiz, kilitlemeli/kilitlemesiz, gecikmeli, darbeli |
| Dijital Haberleşme | RS-485 Modbus veya Profibus; RS-232 (konfigürasyon yazılımı ve bağlantı kablosu ile) |
| Kayıt | 300 adede kadar alarm, güç, hata ve sistem olayı kalıcı bellekte saklanır |
| Güç | 110/120V ve 220/240V AC (anahtarlanabilir) 50-60 Hz veya 20-30V DC |
| Yedek Akü | 2Ah dahili (alev sızdırmaz versiyonlarda mevcut değil) |
| Çalışma Sıcaklığı | -10 ila +40°C |
| Nem | 0-95% RH yoğunlaşmamış |
| Onaylar | EN61010-1; EN50270, FCC, ICES; ATEX Ex II2G, IECEx opsiyonel |
| Fonksiyonel Güvenlik | IEC61508'e göre onaylandı (SIL1) |
Model varyantları
5 varyant
| Vortex | Duvar montajlı gaz algılama kontrol paneli |
|---|---|
| Vortex Panel | Panel/kapı montajlı versiyon; geniş PSU ve akü seçenekleri |
| Vortex Rack | 19 inç raf montajlı versiyon; çok raflı sistemler için esnek opsiyon |
| Vortex FP | Alev sızdırmaz (flameproof) versiyon, IP66, ATEX Zone 1 ve 2; max 24 röle, 4 özgüvenlikli bariyer |
| Vortex FP Compact | Kompakt alev sızdırmaz versiyon; 16 adede kadar röle çıkışı |
Dokümanlar
Bu sayfayı paylaş
Sık sorulan sorular
Vortex kaç kanal destekler ve kanal başına alarm seviyeleri nedir?
12 adede kadar kanal (1 ila 3 adet 4'lü giriş modülü); yangın için 3 adet dahildir. Her kanal için 1 hata ve 3 alarm seviyesi vardır.
Vortex'e hangi gaz dedektörleri ve yangın cihazları bağlanabilir?
Gaz girişleri 2 veya 3 telli 4-20mA (sink veya source) ve 0-5V. Yangın girişleri 3 hatta kadar, hat başına 20 cihaza kadar (duman ve sıcaklık dedektörleri, yangın alarm butonları).
Vortex kaç röle çıkışı sunar ve röleler nasıl yapılandırılır?
24 adede kadar 6A @ 250V AC SPCO (tek kutuplu) kontak; genişleme modülü ile 32 adede kadar. Röleler enerjili/enerjisiz, kilitlemeli/kilitlemesiz, gecikmeli, darbeli yapılandırılabilir. Harici sesli/görsel alarm sürücüsü röleler vasıtasıyla 4 adet 24V DC 0.5A.
Vortex hangi haberleşme protokollerini destekler?
RS-485 Modbus veya Profibus; konfigürasyon yazılımı ve bağlantı kablosu ile RS-232 haberleşme desteklenir.
Vortex'in besleme, koruma sınıfı ve çalışma sıcaklığı değerleri nelerdir?
110/120V ve 220/240V AC (anahtarlanabilir) 50-60 Hz veya 20-30V DC ile beslenir; 2Ah dahili yedek akü bulunur (alev sızdırmaz versiyonlarda mevcut değil). Koruma sınıfı Vortex: IP65, FP/FP Compact: IP66. Çalışma sıcaklığı -10 ila +40°C, nem 0-95% RH yoğunlaşmamış.
