Kampüs, fabrika ve bina içi projelerde fiber optik altyapıyı güzergâh hazırlığından füzyon ek ve sonlandırmaya kadar tek ekiple kurarız. Akhisar merkezli; Türkiye genelinde keşif, kurulum ve ölçümlü teslim.
01Genel Bakış
02Kapsam
Hepsi aynı sahada, aynı ekiple ve tek sözleşmeyle yürür. Her alt kategorinin kendi sayfası var.
Telmag Bilişim; Fujikura 90S+, Fujikura FSM-60S, Sumitomo Type-55 ve Fiberfox MINI4S+ füzyon ek makineleriyle Türkiye genelinde fiber optik füzyon ekleme ve sonlandırma yapıyor.
Ayrıntılı sayfaFiberin ışığı taşıyan çekirdeği saç telinin yaklaşık onda biri kadardır. Hatalı çekim, kabloda ölçülebilir kayıplara yol açabilir; kayıp bütçesinin aşılması durumunda paket kaybı…
Ayrıntılı sayfaBir fiber hat çalışıyor olabilir ama sınırda çalışıyor olabilir. Ölçüm bu farkı gösterir. İki ayrı ölçüm yapıyoruz: OTDR hattın içinde ne olduğunu, güç ölçümü ise uçtan uca gerçek…
Ayrıntılı sayfa03Uygulama kapsamı
Güzergâh açma, boru döşeme, kablo çekimi, ek ve test aynı işin parçalarıdır. Yöntem; zemine, yüzey durumuna ve mevcut altyapının yoğunluğuna göre belirlenir.

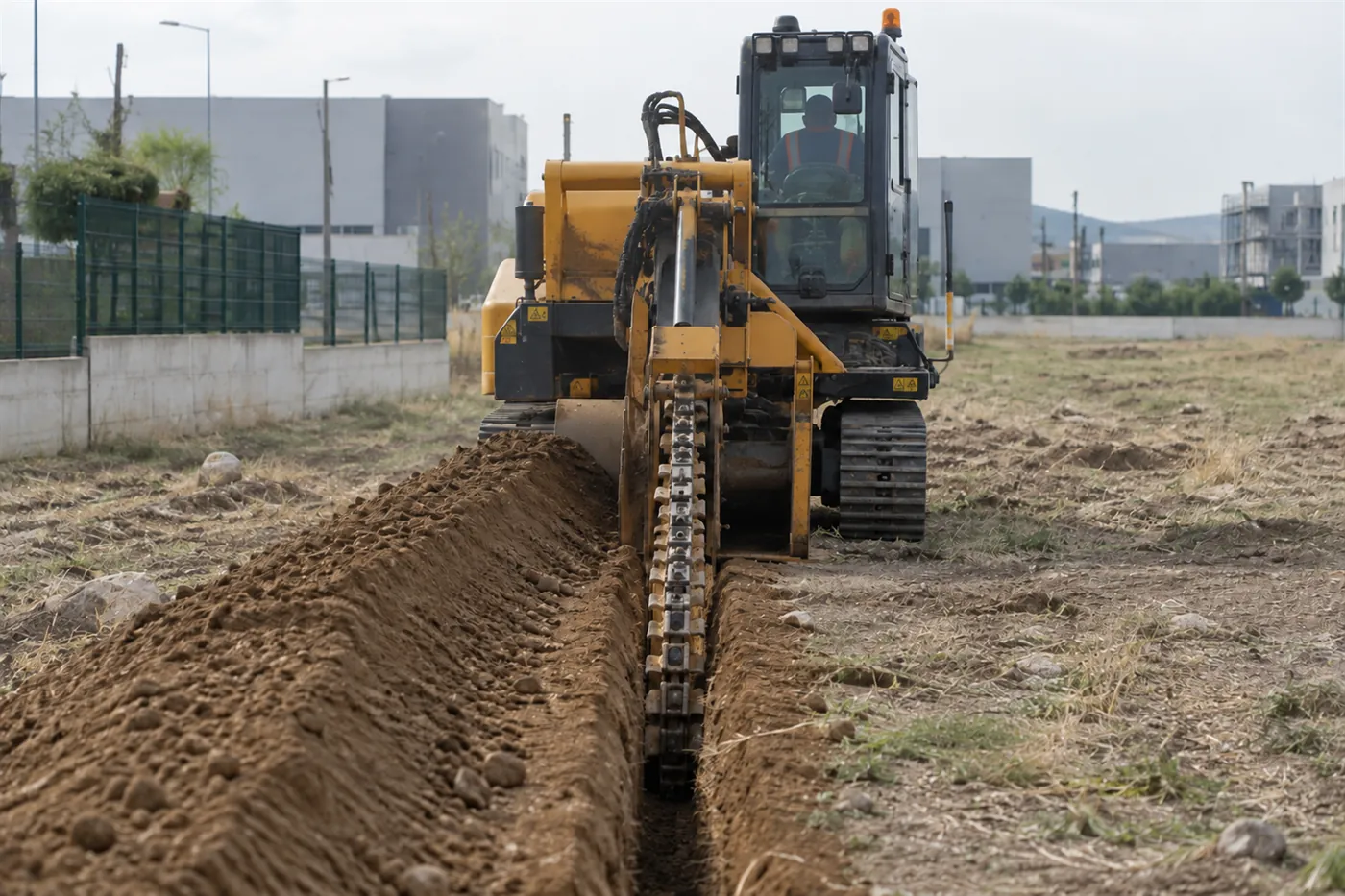

Trencher ile dar ve düzgün kanal
Açık arazi ve saha içi uzun güzergâhlarda zincirli kanal açma makinesi kullanıyoruz; dar kesit, geleneksel kazıya göre daha az hafriyat demek. Mevcut hatların yoğun olduğu bölümlerde makineyi durdurup elle ilerliyoruz. Kazı öncesinde güzergâh işaretlenir ve çalışma alanı güvenliğe alınır.

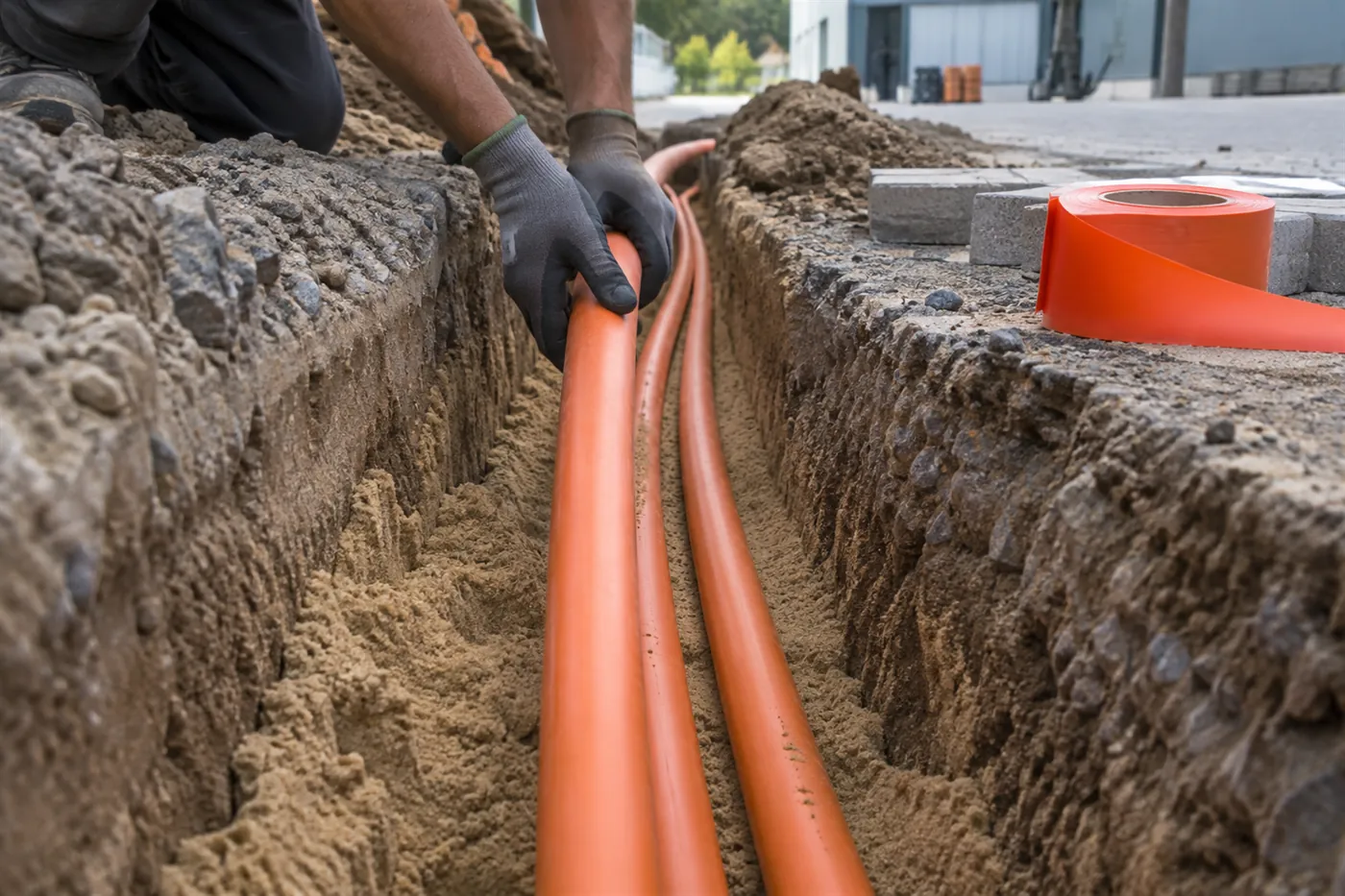

Koruyucu boru ve yataklama
Kanal tabanına boruya destek veren yatak serilir, ardından HDPE koruyucu boru ya da mikro boru demeti yerleştirilir. Boru ekleri sızdırmaz yapılır; üfleme ile kablo çekilecekse bu özellikle önemlidir. Dönüş yarıçapları kablonun izin verdiği sınırda tutulur.

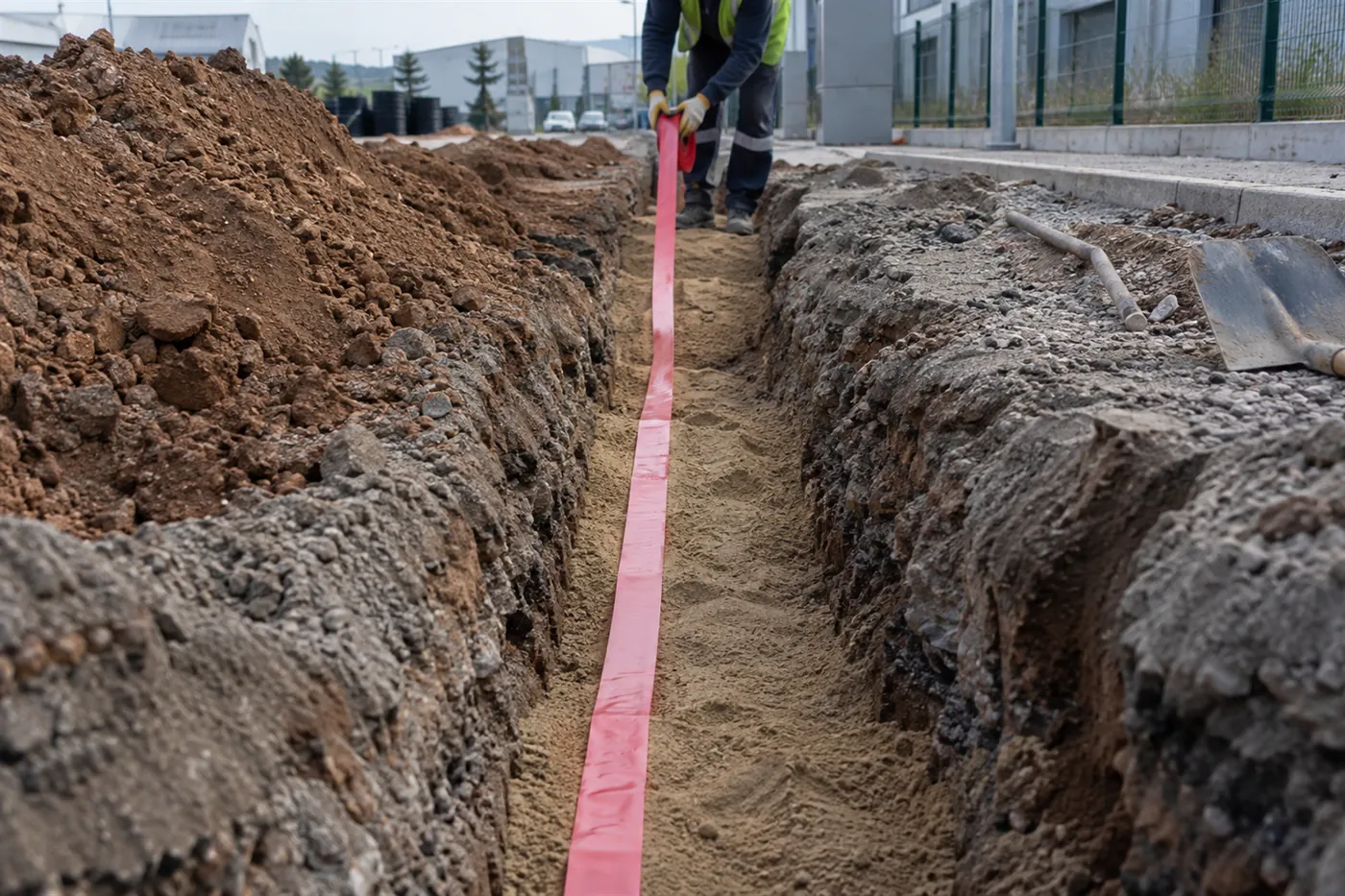

Dolgu, sıkıştırma ve yüzey onarımı
Boru üzeri dolgu ile kapatılır, ikaz bandı serilir ve dolgu katmanlar hâlinde sıkıştırılır. İleride yer tespiti gerekiyorsa izleme teli aynı kanalda çekilir. Son adım yüzeyin eski durumuna getirilmesidir: kaplama, parke ya da peyzaj onarımı işin teslim edilen parçasıdır.

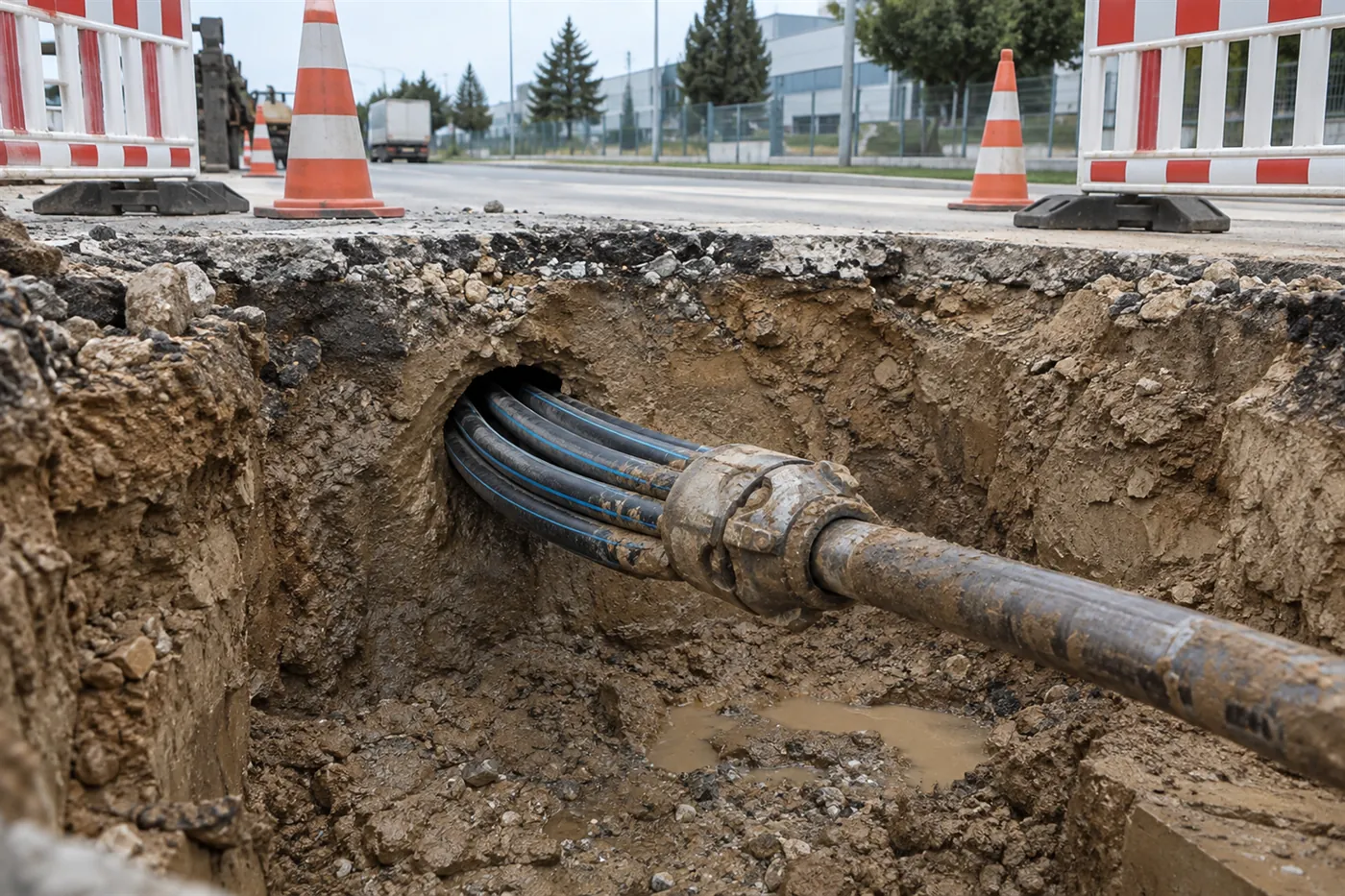

Yatay delgi ile altından geçiş
Yol, kaldırım ya da benzeri engeller söz konusuysa yüzeyi boydan boya açmak yerine yatay delgi ile altından geçiyoruz. Pilot delik yönü izlenerek açılır, boru geri çekilerek yerleştirilir. Giriş ve çıkış çukurlarında trafik düzenlemesi kurulur; geçiş için gereken izinler proje aşamasında alınır.

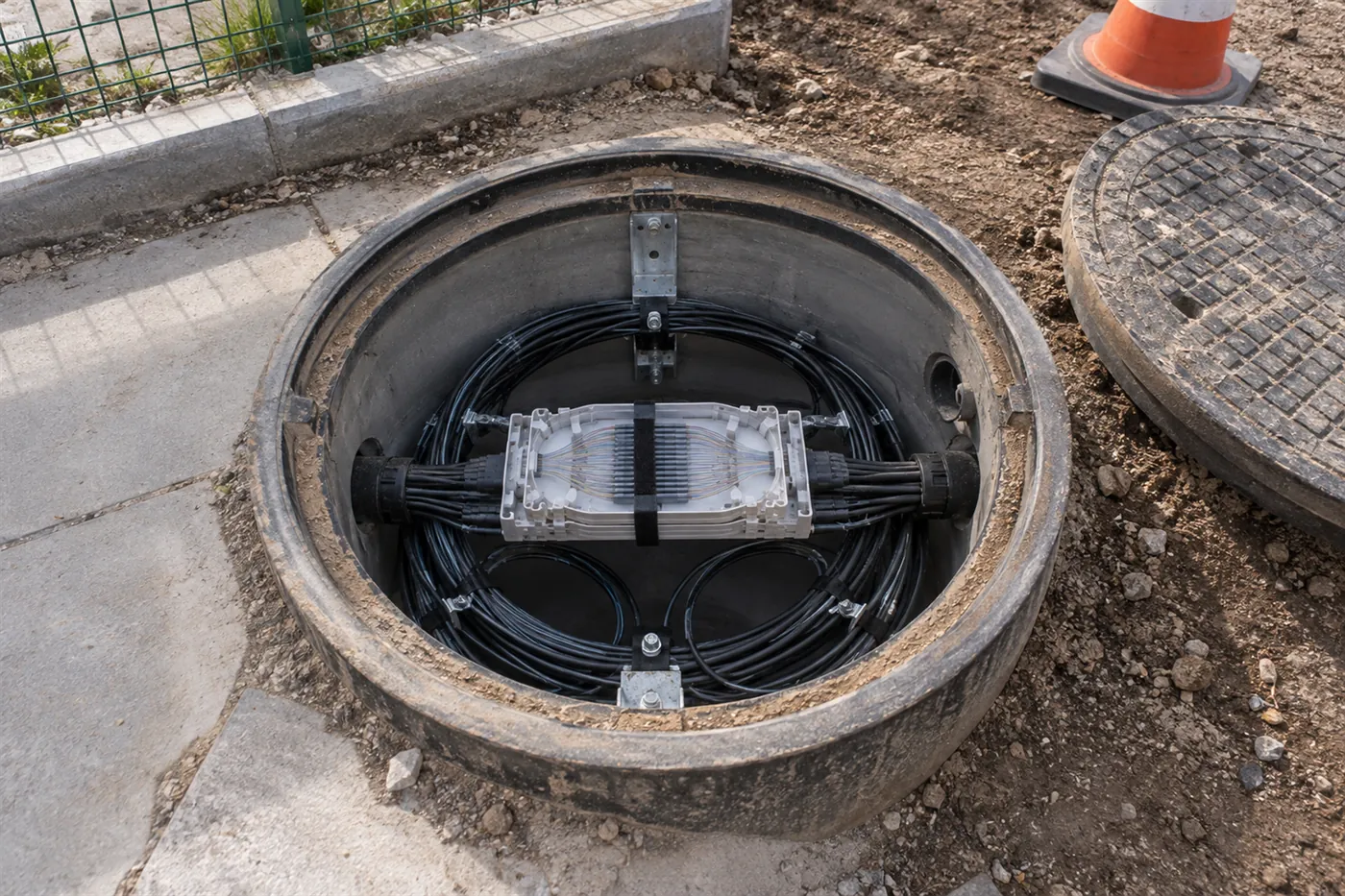

Menhol, ek kaseti ve yedek pay
Ek noktalarında yeraltı ek odası bırakıyoruz. Ekler kasette düzenlenir, kaset içinde ve odada fazlalık kablo payı bırakılır. Bu pay, ileride bir arıza ya da yeni ek gerektiğinde hattı yeniden çekmeden çalışma imkânı verir.

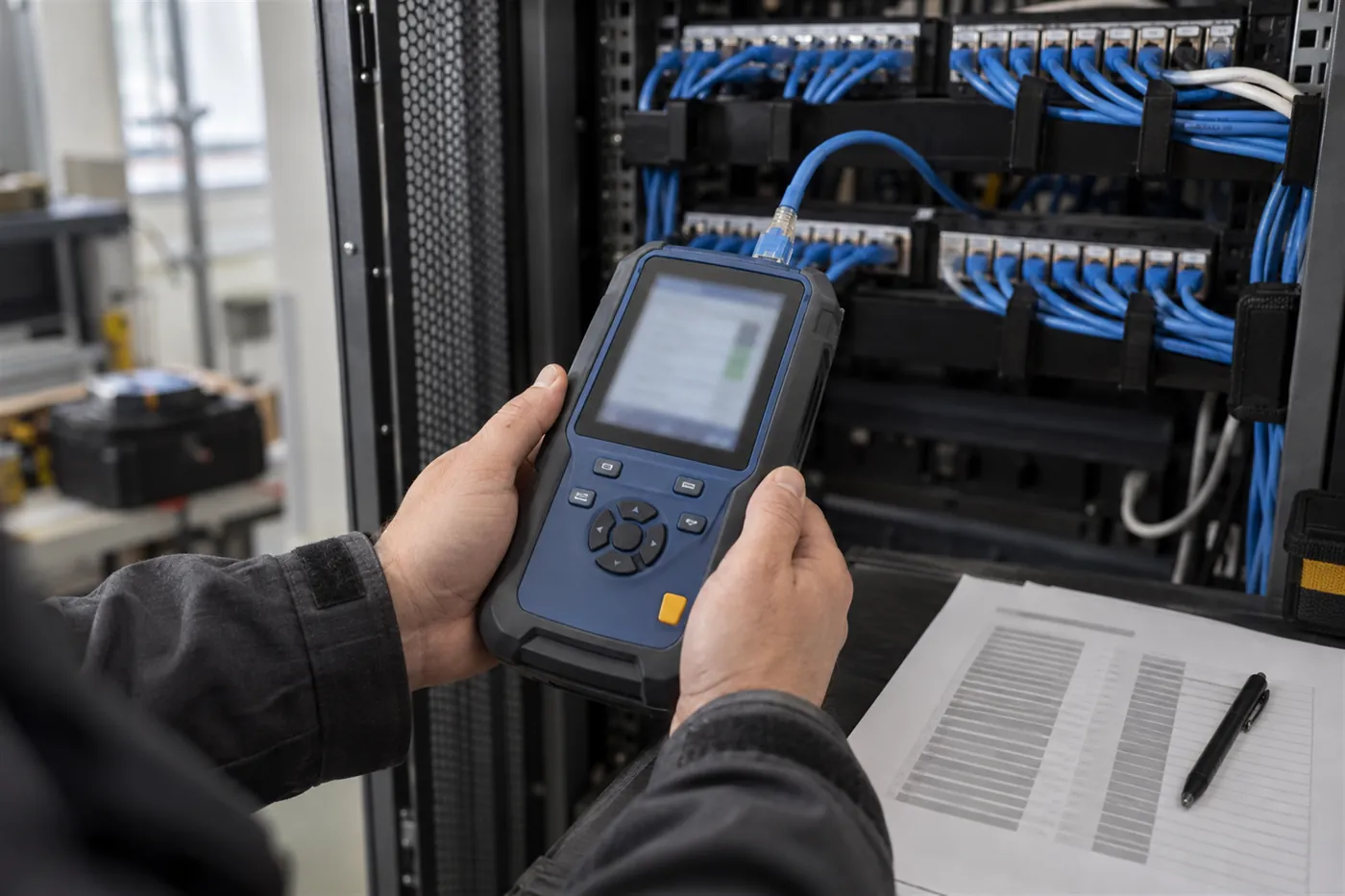

OTDR izi, kayıp ölçümü ve kroki
Her kıl uçtan uca ölçülür, OTDR izi alınır ve ölçülen kayıp hesaplanan bütçeyle karşılaştırılır. Sınırda kalan ek yeniden yapılır. Teslimde hat şeması, ek ve sonlandırma kaydı, ölçüm raporu ve güzergâh krokisi birlikte verilir; kroki, sonraki bakım çalışmalarını ve gömülü hattın yerinin tespitini kolaylaştırır.
04Süreç
Sahayı görmeden fiyat vermiyoruz. Fiber Optik Altyapı projelerinde süreç keşiften desteğe beş adımda yürür.
Sahada ihtiyaç analizi yaparız.
Teknik proje ve sistem tasarımı hazırlarız.
Şeffaf teklif ve uygulama planı sunarız.
Uzman ekibimizle kurulumu gerçekleştiririz.
7/24 teknik destek ve periyodik bakım sağlarız.
05Kanıt
Tamamladığımız projelerden bu hizmetle doğrudan ilgili olanlar.
Belediyenin fiber optik altyapısının kurulumu ve devreye alınması.
300 yataklı hastanenin ağ ve fiber optik altyapısı.
06Teknik notlar
Fiber, bakır kablonun yetmediği yerde devreye giriyor: iki bina arası, fabrika sahası, kampüs, uzun mesafeli kamera hattı.
Bakır ağ kablosunda standart mesafe sınırı yüz metredir; fiber ise doğru seçildiğinde onlarca kilometre gidiyor, optik veri iletimi elektriksel gürültüden etkilenmiyor; yıldırım riski açısından kablo yapısını ve bağlı ekipmanı ayrıca değerlendiriyoruz.
Çok modlu fiber bina içi ve kısa mesafeler için düşünülmüştür; kullanılan cihazlar daha ucuzdur ama mesafe sınırlıdır. Tek modlu fiber uzun mesafe içindir ve bugün fiyat farkı büyük ölçüde kapandığı için yeni kurulumlarda çoğunlukla bunu öneriyoruz. Kataloğumuzdaki fiber modüller 100 metreden 80 kilometreye kadar farklı mesafe basamaklarında; hangi modülün gerektiğini hat uzunluğuna ve bütçeye göre birlikte seçiyoruz. Kampüs ve fabrika sahalarında tek modlu omurga kurup ileride hız artışına yer bırakıyoruz.
BTK'nın bina içi elektronik haberleşme tesisatı şartnamesi, yeni yapılarda fiber altyapıyı zorunlu tutuyor. Uygulama esaslarını belirleyen teknik şartname, daire başına en az üç fiber kıl çekilmesini ve hatların panoda konnektörle sonlandırılmasını istiyor. Yani fiber artık yalnız kurumsal bir tercih değil, yeni bina projelerinin standart bir kalemi. Proje aşamasındaki yapılarda bu işi elektrik ve zayıf akım tesisatıyla birlikte planlıyoruz.
Bina dışı fiber hatlarında önce güzergâhı ve mevcut boruların kullanılabilirliğini belirliyoruz. Kabloyu çekmeden önce yolun nereden geçeceğini, hangi yöntemle açılacağını ve yüzeyin nasıl onarılacağını çıkarıyoruz. Kazı ekibiyle fiber ekibi aynı projede çalışıyor; güzergâh krokisi ve ölçüm raporu birlikte teslim ediliyor.
| Yöntem | Nasıl çalışır | Nerede tercih ediyoruz |
|---|---|---|
| Trencher ile kanal açma | Bom etrafında dönen dişli zincir zemini sürekli keser, dar ve düzgün kesitli kanal açar. | Açık arazi, fabrika sahası ve kampüs içi uzun güzergâhlarda. Sert zemin ve yumuşak kaya uygun donanımla kazılabilir; iri kaya blokları güçlük çıkarır. |
| Ekskavatörle açık kazı | Kepçe kazar, kaldırır, boşaltır ve döner; kesit kepçeye göre değişir. | Kısa güzergâhlarda, geniş kanal gerektiğinde ve mevcut hatların yoğun olduğu bölümlerde. |
| Elle kazı | Bilinen hatların bulunduğu bölümde kontrollü kazı. | Mevcut su, doğalgaz ve enerji hatlarının yakınında; makineli ilerlemeden önce hattın açığa çıkarılmasında. |
| Yatay delgi (HDD) | Yönü izlenen pilot delik açılır, genişletilir ve boru geri çekilerek yerleştirilir. | Yol, kaldırım ve benzeri engellerin altından geçişte. Zemin ve yeraltı suyu araştırması gerekir; gevşek çakıllı zeminde yön kontrolü zorlaşır. |
| Mevcut boru kullanımı | Kullanılabilir mevcut boruya kablo ya da mikro boru yerleştirilir. | Boru sağlamsa yeni kazıyı azaltır. Tıkanıklık, ezilme ve keskin dönüş kontrol edilir; fiziksel boşluk tek başına kullanım izni anlamına gelmez. |
Kazıya başlamadan önce mevcut altyapının yerini tespit ediyoruz. Bilinen hatların bulunduğu bölümde su ve enerji hatlarına zarar vermemek için makineyle değil elle ilerliyoruz.
Kabloyu boruya çekerek ya da üfleyerek yerleştiriyoruz. Üfleme yönteminde kablo, basınçlı hava ile boru boyunca ilerletilir; uzun mesafede kabloya binen çekme kuvvetini azaltır. Ek noktalarında yeraltı ek odası bırakıyor, kasette fazlalık kablo payı saklıyoruz: pay yeterli olduğunda sonraki ek ve arıza çalışmaları hattı yeniden çekmeden yapılabiliyor.
Fiber işini üç ayrı başlıkta ayrıntılı anlattık: kablolama altyapısı, füzyon ekleme ve sonlandırma, OTDR ile kontrol ve test. Yalnız ölçüm ya da yalnız ek hizmeti de veriyoruz; başka bir firmanın çektiği hattın testini yapıp raporlayabiliyoruz.
07Referans
Yayın izni alınmış, gerçek saha işlerimiz.
AutoCAD çizimi, keşif fotoğrafı, mahal listesi ya da şartname; elinizde ne varsa yükleyin. Teknik ekibimiz inceleyip sizi arar.
08Sık sorulanlar
Bu hizmete özel sorular ve cevaplar.
Bakır ağ kablosu standart kullanımda yüz metre sınırına ulaşır. İki bina arası, fabrika sahası, kampüs ve uzun kamera hatlarında fiber gerekir. Ayrıca elektriksel gürültünün yoğun olduğu üretim ortamlarında ve yıldırım riski taşıyan açık güzergâhlarda fiber daha güvenlidir.
Fiber hattınızın maliyetini işçilik, ek sayısı ve aktif cihazlarla birlikte değerlendiriyoruz. Bakır ve fiber seçeneklerinin teknik uygunluğunu ve toplam maliyetini güzergâhınıza ve cihaz ihtiyacınıza göre karşılaştırıyoruz.
Yaparız. Başka firmanın çektiği hatları ölçüp raporluyoruz. Ölçüm sonucunda hattın kabul edilebilir sınırlarda olup olmadığını ve sorun varsa nerede olduğunu söylüyoruz.
Süreyi belirleyen kablo çekimi ve güzergâh koşulları; ek ve sonlandırma işi görece hızlıdır. Kanal açılması gereken güzergâhlarda süre uzar. Keşiften sonra net takvim veriyoruz.
Bina içi haberleşme tesisatı düzenlemesi yeni yapılarda fiber altyapıyı zorunlu tutuyor ve daire başına en az üç kıl istiyor. Proje aşamasındaysanız fiber altyapınızı elektrik tesisatıyla birlikte planlamak, sonradan yapılacak müdahaleleri ve ek iş ihtiyacını azaltabilir.
Evet. Güzergâh açma, boru döşeme, kapatma ve yüzey onarımını kendi ekibimizle yürütüyoruz. Açık arazi ve saha içi uzun güzergâhlarda trencher ile dar kanal açıyor, mevcut altyapının yoğun olduğu bölümlerde elle ilerliyoruz.
Zincirli kesici sürekli ilerler ve dar, düzgün kesitli bir kanal bırakır. Aynı derinlikte daha dar kanal, daha az hafriyat demektir. Kazı hızı zemine bağlıdır; iri kaya bloklarının bulunduğu güzergâhta yöntem yeniden değerlendirilir.
Yatay delgi ile yolun altından geçiyoruz. Bu yöntem yüzeydeki müdahaleyi azaltır ama giriş ve çıkış çukurları ile makine alanı kalır; trafik düzenlemesi ve gerekli izinler yine planlanır.
Dolgu katmanlar hâlinde sıkıştırılır ve bozulan kaplama, parke ya da peyzaj onarılır. Onarımın kapsamı ve varsa idarenin istediği uygulama biçimi proje aşamasında yazılı hâle getirilir.
Güzergâh krokisini teslim ediyoruz. Yer tespiti gerekiyorsa aynı kanala izleme teli çekiyoruz; sıradan ikaz bandı cihazla bulunamaz, bant yalnız kazı sırasında uyarı verir.
