Akhisar merkezli Telmag olarak network altyapısı için bakır ve fiber kablolamayı, sistem odasını ve uçtan uca ölçümü 81 ilde projelendirip kuruyoruz.
01Genel Bakış
02Uygulama kapsamı
Nokta sayısı, kat planı ve kablo yolu
Hangi noktaya kaç hat gideceği, dağıtım odalarının yeri ve kablo yolları önce çıkarılır. Üretim alanında elektromanyetik kaynaklar, güç güzergâhları ve makine yerleşimi de kaydedilir. Bu plan olmadan çekilen kablo, ilerleyen aşamada uzunluk ve girişim sorunu olarak geri döner.

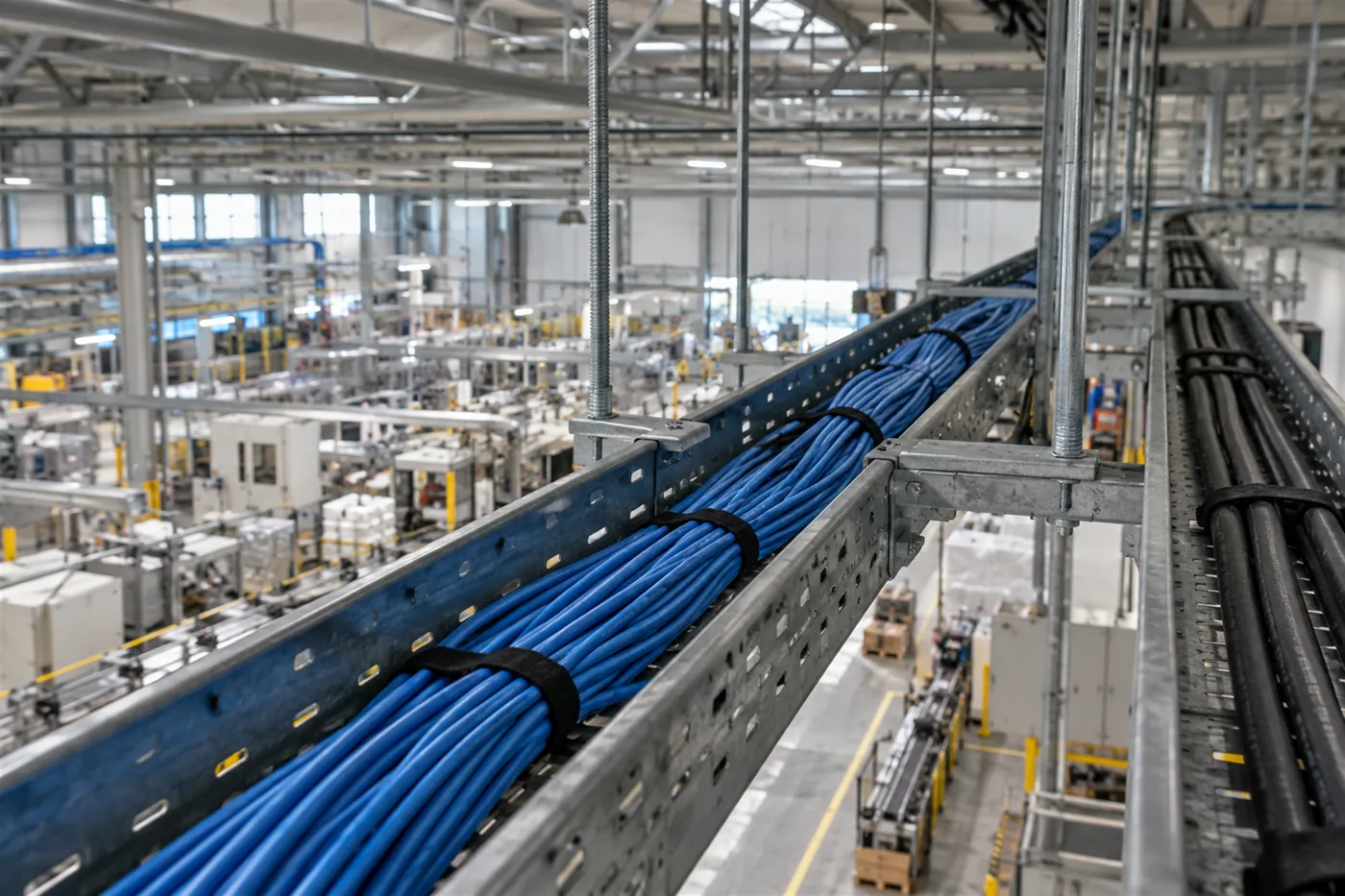

Veri ile enerjinin ayrı güzergâhta taşınması
Veri kabloları kendi tavasında, güç kabloları ayrı kanalda ilerler. Paralel güzergâhta ayrım korunur, kesişme gerekiyorsa dik geçilir. Demetleme, bükülme yarıçapı ve askı aralığı kablonun ömrünü belirler; sıkı bağlanmış bir demet ölçümde kayıp olarak geri döner.

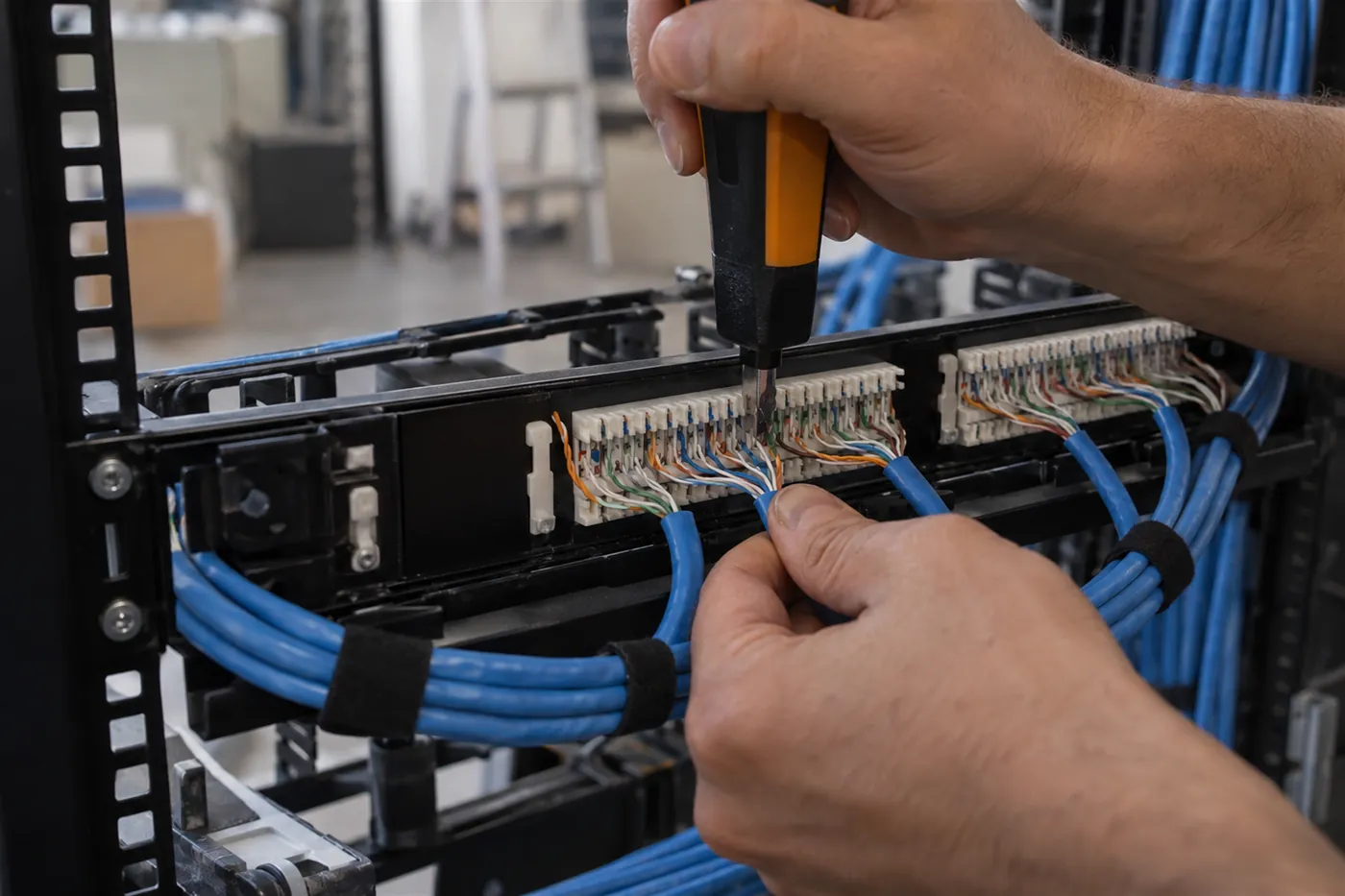

Patch panel, priz ve kayıt düzeni
Her hat panelde ve prizde kurallı sonlandırılır; damar sırası, kılıf sıyırma boyu ve büküm açma mesafesi ölçüm sonucunu doğrudan etkiler. Sonlandırmayla birlikte etiketleme yapılır: panel, priz ve kat planı aynı numarayı gösterir. Yerleşim kaydını yazılı teslim ediyoruz.

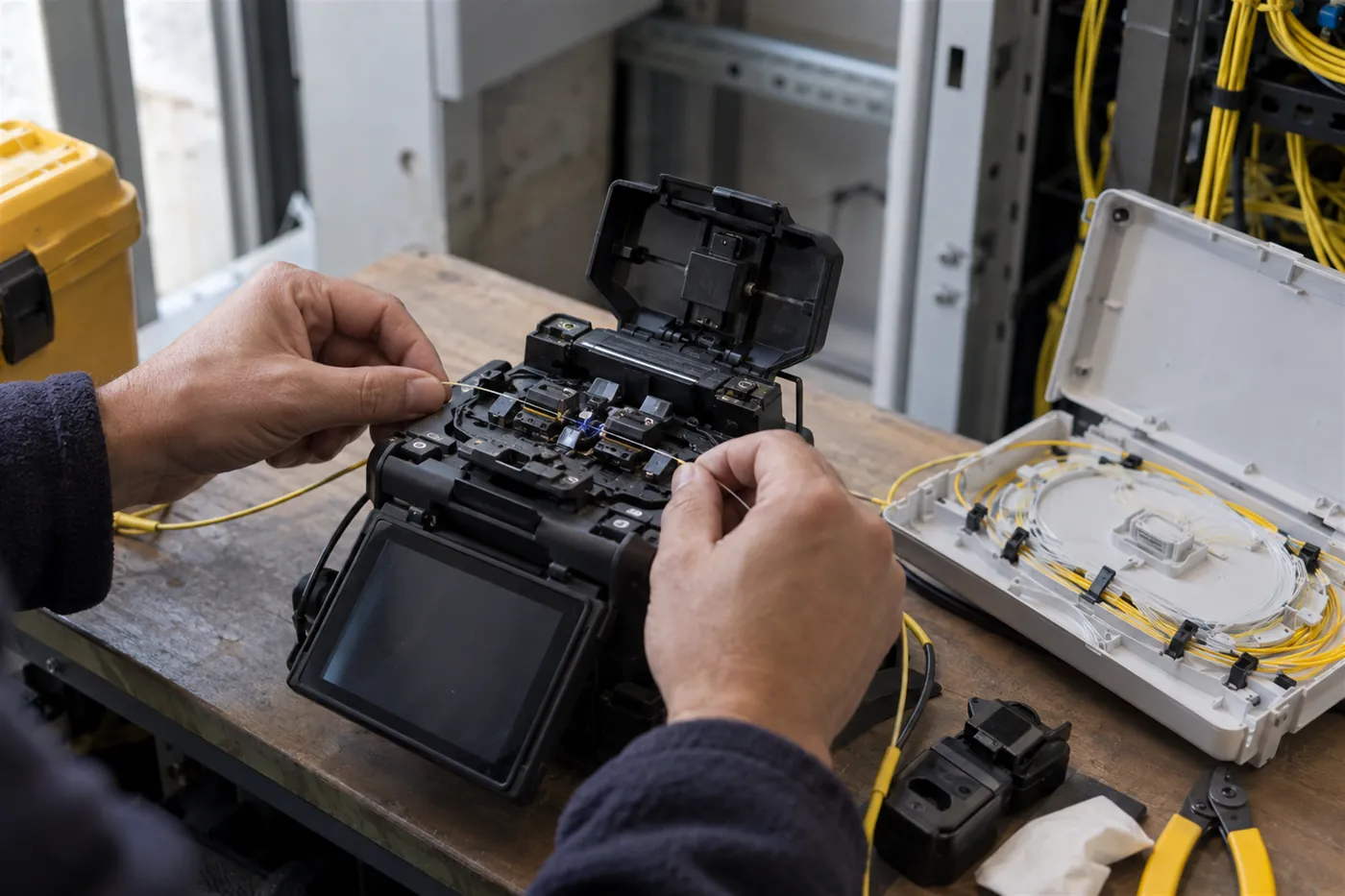

Binalar arası bağlantı ve füzyon eki
Omurga fiberi güzergâha göre çekilir, ekler füzyonla yapılır ve kasette düzenlenir. Her hattın kaybı hesaplanan bütçeyle karşılaştırılır. Yedek rota planlandıysa iki güzergâhın aynı noktadan geçmemesine dikkat edilir.

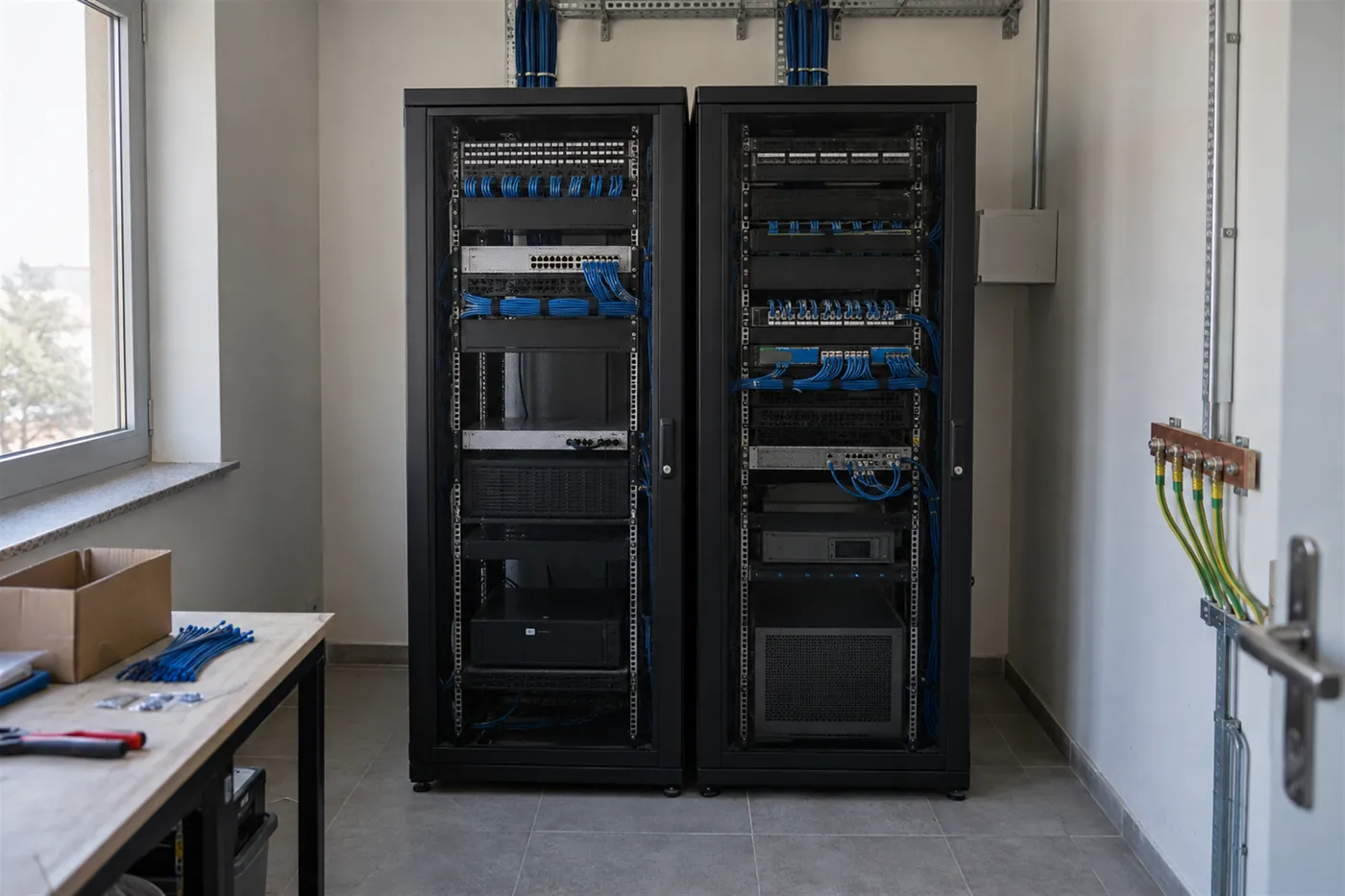

Raf düzeni, topraklama ve güç
Kabinetler işletmenin ölçeğine göre seçilir; patch panel, ağ anahtarı ve güç dağıtımı raf düzeninde yerleşir. Topraklama barası ve kablo yönetimi kurulumun parçasıdır. Kesintisiz güç kaynağı yük hesabına göre seçilir ve kapanma davranışı ayarlanır.
Her hattın ölçülmesi ve belgelenmesi
Bakır hatlar sabit hat modelinde ölçülür; kablo haritası, uzunluk, zayıflama, girişim ve geri dönüş kaybı kayda geçer. Fiber hatlarda uçtan uca kayıp ölçülür, gerekirse OTDR ile olay yeri incelenir. Başarısız hatlar düzeltilip yeniden ölçülür. Teslimde hat listesi, ölçüm raporu ve yerleşim kaydı birlikte verilir.
03Süreç
Sahayı görmeden fiyat vermiyoruz. Network Altyapısı projelerinde süreç keşiften desteğe beş adımda yürür.
Sahada ihtiyaç analizi yaparız.
Teknik proje ve sistem tasarımı hazırlarız.
Şeffaf teklif ve uygulama planı sunarız.
Uzman ekibimizle kurulumu gerçekleştiririz.
7/24 teknik destek ve periyodik bakım sağlarız.
04Kanıt
Tamamladığımız projelerden bu hizmetle doğrudan ilgili olanlar.
300 yataklı hastanenin ağ ve fiber optik altyapısı.
05Teknik notlar
Ağ altyapısı kablo çekmekten ibaret değil: güzergâhın doğru planlanması, sonlandırmanın kurallı yapılması ve her hattın ölçülüp belgelenmesi gerekir.
Fabrika, işletme ve çok lokasyonlu yapılarda yapısal kablolama, fiber omurga ve sistem odası kurulumunu marka bağımsız yapıyoruz.
Network altyapısı kapsamında yapısal kablolamayı ses, veri, kamera ve kontrol sistemlerinin bağlantı ihtiyaçlarına göre düzenliyoruz. Uygun noktada yeterli yedek port, hat ve kapasite varsa yeni cihazı mevcut altyapıya bağlayabilirsiniz; bunlar yoksa ek kablolama gerekir.
| Bölüm | Ne kapsar |
|---|---|
| Yatay kablolama | Yatay kablolama, kat dağıtım noktasını kullanıcı prizine bağlar. |
| Omurga kablolaması | Dağıtım noktalarını ve binaları birbirine bağlayan bölüm. Kat arası ve bina arası bağlantıların ikisini de kapsar. |
| Telekomünikasyon odası | Yatay hatların sonlandığı ve omurgaya bağlandığı dağıtım alanı. |
| Ekipman odası | Ortak ağ ve sunucu ekipmanının bulunduğu merkezî alan. |
| Çalışma alanı | Prizden cihaza kadar olan bölüm; bağlantı kordonu burada. |

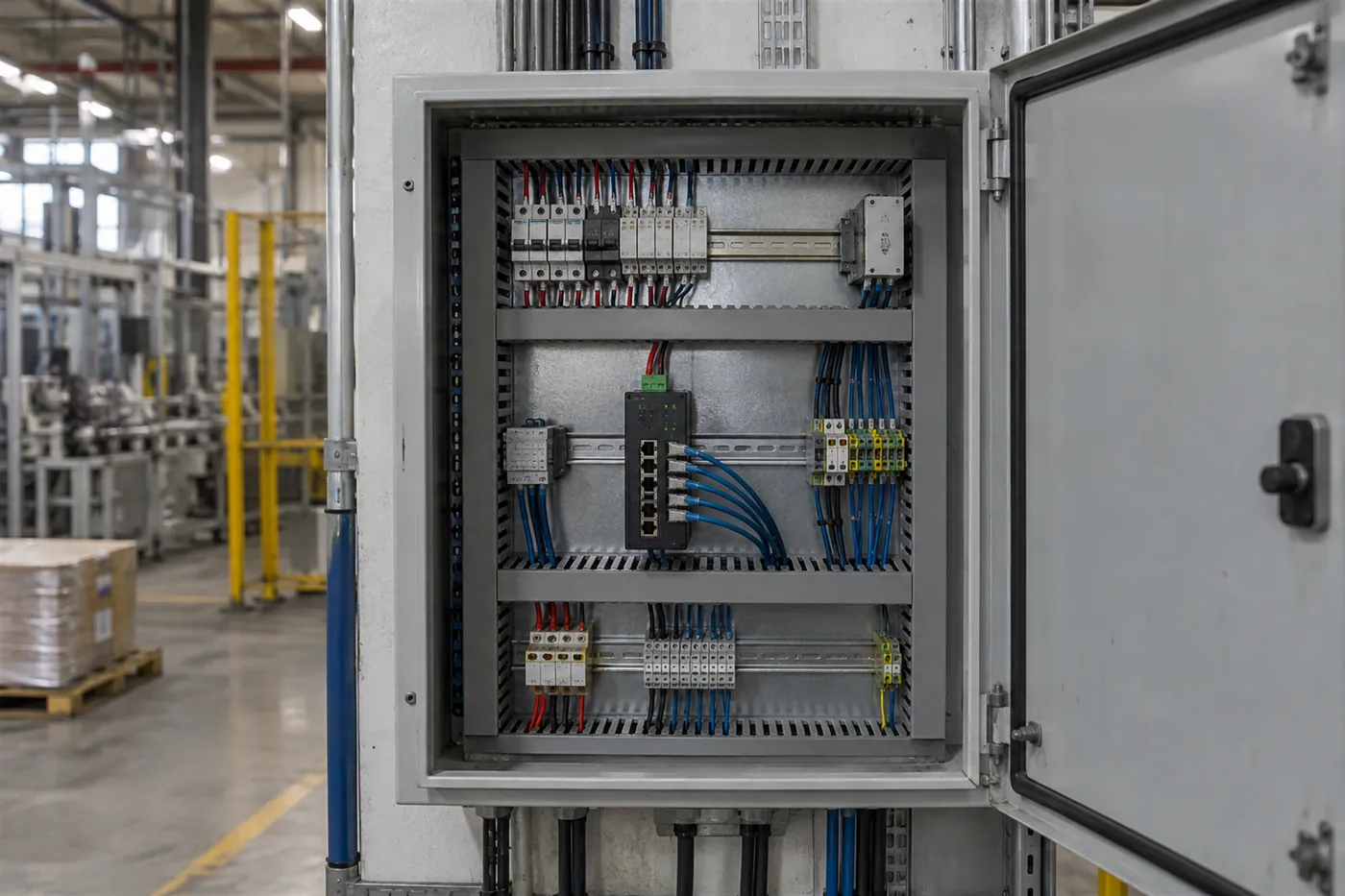

Üretim alanı ofisle aynı ortam değildir. Motor, sürücü, kaynak makinesi ve güç anahtarlaması bulunan yerlerde kablo seçimi kadar güzergâh da belirleyicidir. Endüstriyel kablolamada ortam; mekanik etki, yabancı madde girişi, iklim ve elektromanyetik koşullar olarak ayrı ayrı değerlendirilir. Bütün fabrikayı tek bir ortam sınıfıyla etiketlemek yerine her güzergâhın ve bağlantı noktasının koşulunu çıkarıyoruz.
Binalar arası ve uzun mesafeli bağlantılarda omurgayı fiberle kuruyoruz. Fiber tipi, mesafeye ve hedeflenen hıza göre seçilir; kampüs içi kısa mesafeyle şehir içi bağlantının seçimi aynı değildir. Ekler füzyonla yapılır, her hat kayıp bütçesine göre değerlendirilir. Fiberin hangi güzergâhtan gittiği ve yedek rotanın olup olmadığı tasarımın parçasıdır; tek güzergâh kesilirse bütün bağlantı durur.
| Seçenek | Ne sağlar | Kontrol edilecek |
|---|---|---|
| Kampüs içi kendi fiberimiz | Aynı tesisteki binalar arasında pasif optik omurga | Güzergâh, kayıp bütçesi ve yedek rota |
| Karanlık fiber | Aydınlatılmamış fiberin kullanımı | Uç ekipman, bakım sorumluluğu, güzergâhın gerçek durumu |
| Noktadan noktaya operatör devresi | İki lokasyon arasında operatör üzerinden bağlantı | Uç noktalar, arayüz, internet erişiminin dahil olup olmadığı |
| Operatör kurumsal ağ hizmeti | Birden fazla lokasyonun operatör ağıyla bağlanması | Hizmet kapsamı, erişim yolları, şifreleme gereksinimi |
| Şifreli tünel (VPN) | Mevcut internet hatları üzerinden lokasyon bağlantısı | Hat kalitesi, gecikme, yedek hat davranışı |
Kurulumun bittiğini kablonun takılı olması değil, ölçüm gösterir. Her bakır hattı sabit hat modelinde ölçüyor, fiber hatlarda uçtan uca kaybı ölçüyoruz. Ölçüm cihazının adı tek başına sonuç değildir: hangi hattın hangi test sınırına göre geçtiği raporda yazılı olmalıdır.
| Ölçüm | Ne gösterir |
|---|---|
| Kablo haritası | Damar eşleşmesi, kopukluk, kısa devre, çift düzeni hatası |
| Uzunluk | Hattın elektriksel ölçümle bulunan uzunluğu |
| Ekleme kaybı | Hat boyunca sinyal zayıflaması |
| Yakın uç girişimi | Çiftler arasındaki girişim ve toplam etkisi |
| Geri dönüş kaybı | Empedans uyumsuzluğundan geri yansıyan sinyal |
| Gecikme ve gecikme farkı | Sinyalin ilerleme süresi ve çiftler arası fark |
Yalnız damar sürekliliğini gösteren bir cihazla yapılan kontrol bu ölçümlerin yerine geçmez. Fiber tarafında ışık kaynağı ve güç ölçerle uçtan uca kayıp ölçülür; OTDR ise kaybın hattın neresinde olduğunu gösterir, uçtan uca kayıp ölçümünün yerine geçmez.
Sistem odasını işletmenizin ölçeğine göre kuruyoruz; kabinet sayısı ve derinliğini, raf düzenini, kablo yönetimini, topraklama barasını, kesintisiz gücü ve havalandırmayı projeye göre belirliyoruz. Düzenli yerleşim, etiketleme ve yerleşim kaydı bakım ile arıza tespitini kolaylaştırır.
06Referans
Yayın izni alınmış, gerçek saha işlerimiz.
AutoCAD çizimi, keşif fotoğrafı, mahal listesi ya da şartname; elinizde ne varsa yükleyin. Teknik ekibimiz inceleyip sizi arar.
07Sık sorulanlar
Bu hizmete özel sorular ve cevaplar.
Evet, çalışan bir kablonun da ölçülmesi gerekir. Sınırda kalan bir hatta yoğun trafik veya kamera gibi sürekli veri akışı sırasında sorun görülebilir; bunun nedeni yalnız kullanım belirtilerinden kesinleştirilemez. Hattın uygunluğunu ve olası sorunu tanımlı test sınırına göre yapılan ölçümle değerlendiriyoruz.
Yeterli değil. O cihaz kopukluk ve yanlış damar sırasını gösterir; zayıflama, girişim ve geri dönüş kaybı gibi performans ölçümlerini yapmaz. Sertifikasyon ölçümü ayrı bir cihazla ve tanımlı test sınırına göre yapılır.
Ortama bağlı. Panonun içindeki cihazla üretim ortamına açık cihazın koşulları farklıdır; sıcaklık, titreşim, toz ve elektromanyetik ortam ayrı ayrı değerlendirilir. Koruma sınıfı tek başına sıcaklık ya da titreşim dayanımı anlamına gelmez.
Ayrı kanal tercih ediyoruz. Ayrım ölçüsü kanal yapısına ve yanındaki güç devrelerine göre değişir; her yerde geçerli tek bir santimetre değeri yoktur. Kesişme gerekiyorsa dik geçiş yapılır.
Mesafe ve ortam belirler. Kat içi kullanıcı bağlantılarında bakır, binalar arası ve uzun mesafede fiber omurga kuruyoruz. Üretim alanında girişim yoğunsa fiber, elektriksel olarak ayırdığı için avantaj sağlar.
Önce ölçüyoruz. Hatların bir bölümü geçerken bir bölümü sınırda kalabilir; bu durumda tüm tesisi yenilemek yerine sorunlu hatlar ve sonlandırmalar değiştirilir. Ölçüm raporu bu kararı tahmine bırakmaz.
Evet, etiketleme arıza sırasında ilgili hattı bulmayı kolaylaştırır. Panel, priz ve kat planındaki numaraları eşleştiriyoruz; böylece bakım ekibiniz hangi bağlantıyı inceleyeceğini görebilir. Yerleşim kaydı uygulama sonunda teslim edilen belgeler arasında yer alır.
Aynı tesisteki binaları kendi fiberimizle bağlıyoruz. Farklı adresler için operatör devresi, kurumsal ağ hizmeti ya da mevcut internet hatları üzerinden şifreli tünel seçenekleri var. Hangisinin uygun olduğu kapsama, kapasite ve süreklilik ihtiyacına göre belirlenir; operatör tarafındaki koşulları lokasyon lokasyon teyit ediyoruz.
