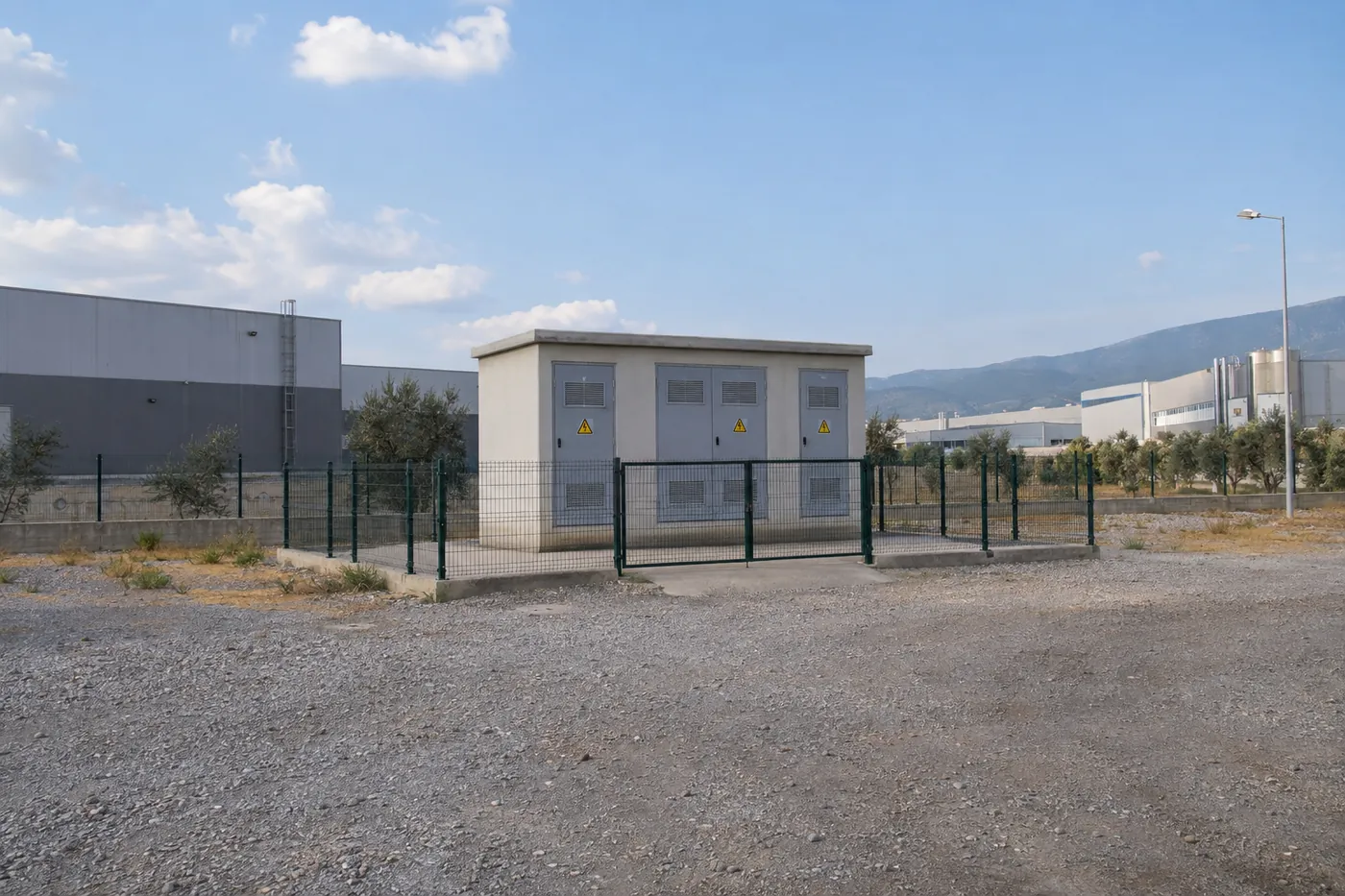

Sanayi bölgesinde havalandırma panjurları ve metal kapıları bulunan prefabrik beton köşk tipi trafo merkezi
Trafo ve ENH
  • 2007'den beri
  • 81 ilde saha hizmeti
  • 7/24 destek hattı
  • Ücretsiz keşif
Süreç
5 adımKeşif, projelendirme, teklif, kurulum, destek
Saha
Türkiye geneli81 ilde keşif, kurulum ve teknik servis
Destek
7/24 destek hattıKurulum sonrası periyodik bakım

01Genel Bakış

Kapsam

  • OG kablo güzergâhında kazı ve hafriyat
  • XLPE orta gerilim kablo çekimi
  • Köşk tipi trafo merkezi uygulaması
  • Direkli dağıtım transformatörü uygulaması
  • Direkli orta gerilim enerji nakil hattı

02Uygulama kapsamı

Kazıdan kabloya, trafo merkezinden hava hattına

XLPE kablo çekimi, güzergâh kazısı ve hafriyat, köşk tipi ve direkli trafo ile direkli ENH işlerini yapıyoruz. Yeraltı hattı, trafo tipi ve hava hattının projedeki yeri, bağlantı koşulları ve saha ihtiyacına göre belirlenir.

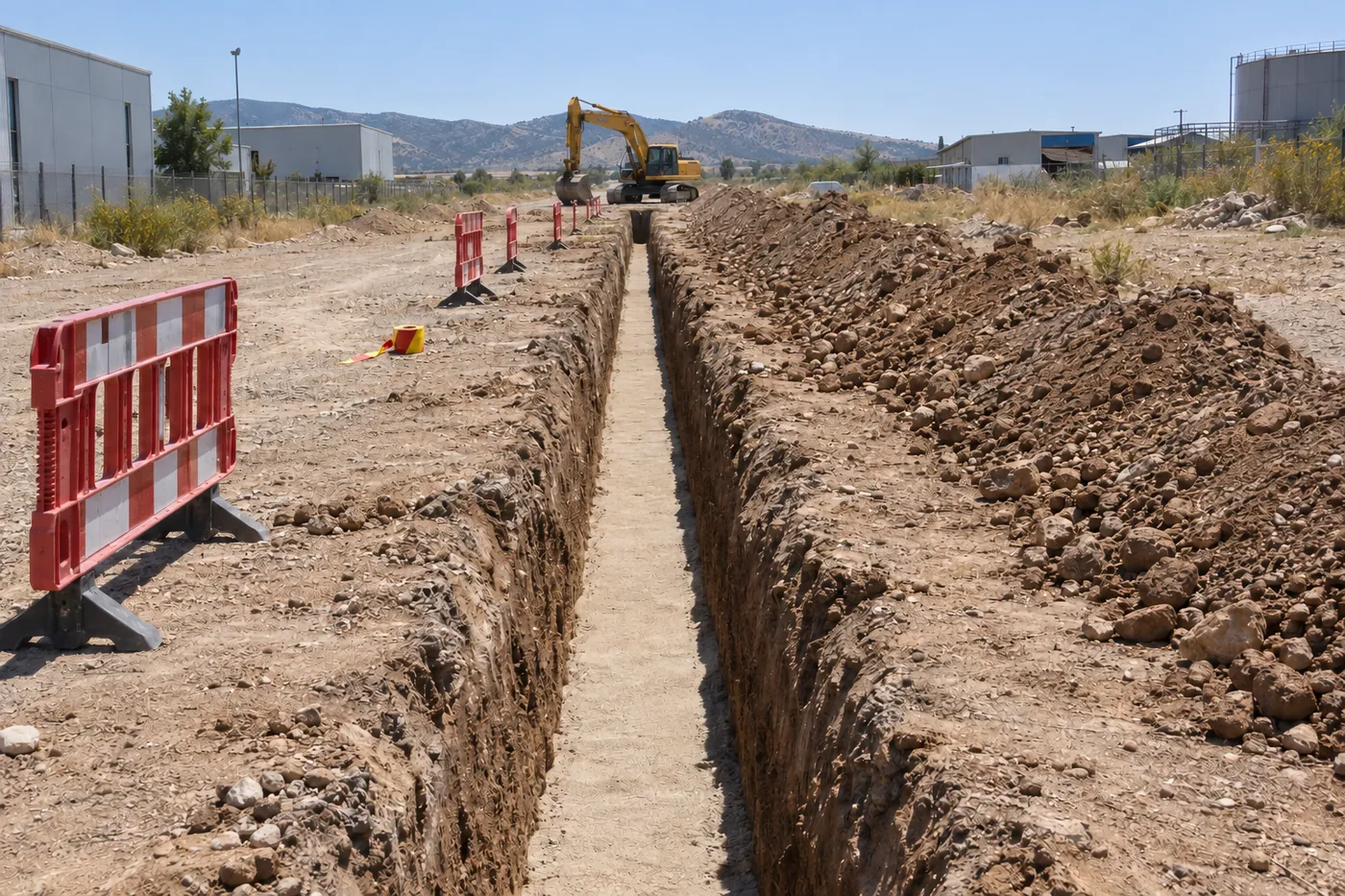

OG kablo güzergâhında ekskavatörle açılmış hendek, hafriyat yığını, kum yatağı, ikaz bandı ve şantiye bariyerleri
01

Güzergâh kazısı ve hafriyat

Kablo çekiminden önce hazırlanan yeraltı güzergâhı

Kazı ve hafriyat işlerini OG kablo güzergâhına göre yapıyoruz. Mevcut altyapılar, yol geçişleri ve çalışma alanının sınırları kazı öncesinde değerlendirilir. Hendek tabanı kablo yatağına hazırlanır; elenmiş kum, mekanik koruma ve ikaz bandı dolgu sırasına göre uygulanır. Bariyerlerle ayrılan çalışma alanında güzergâh ve geçiş ayrıntıları kapatma öncesinde kontrol edilir.

Güzergâh kazısı
Hafriyat işleri
Kum yatağı
Kablo altlığı
İkaz bandı
Güzergâh uyarısı

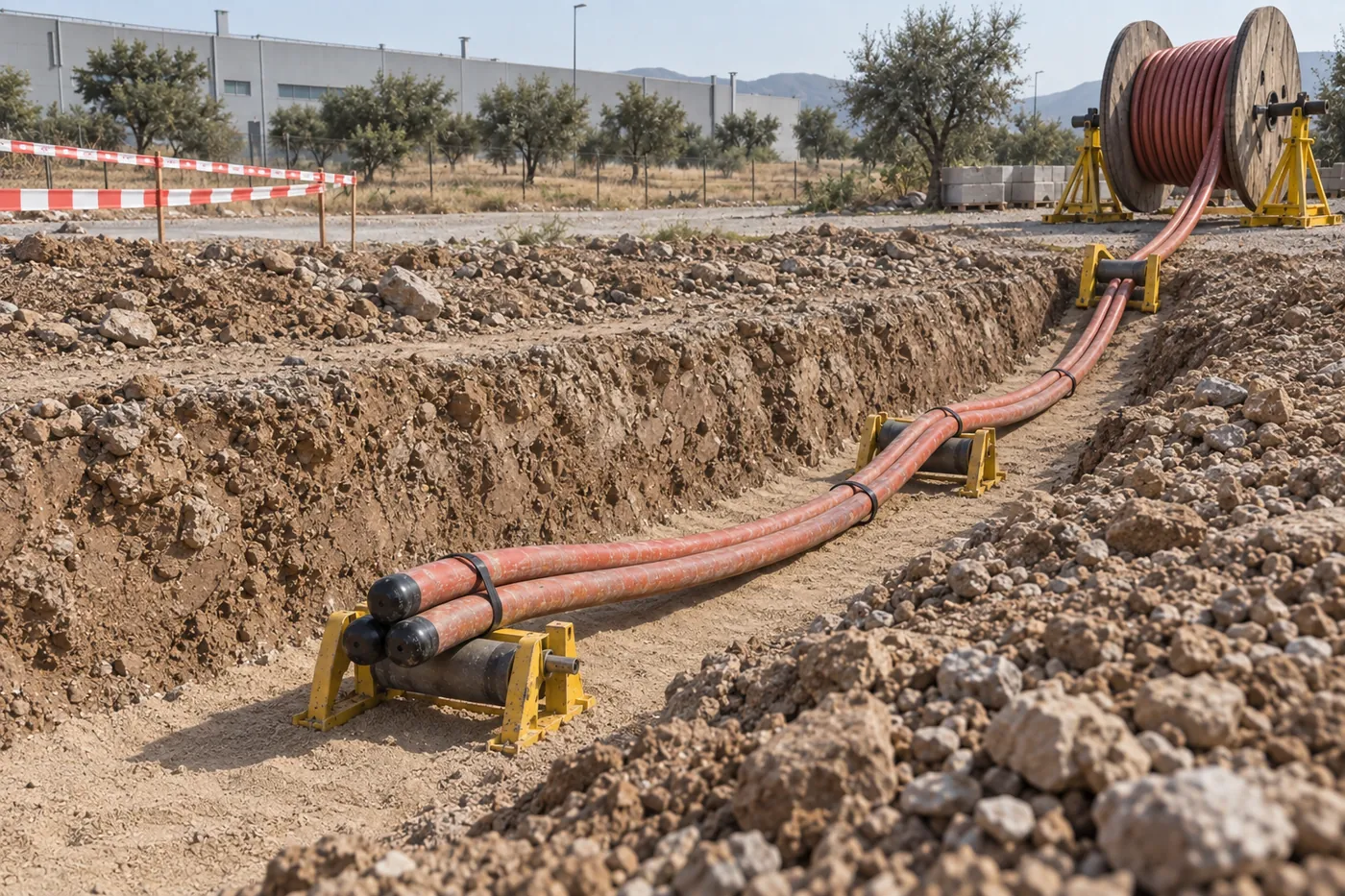

Hendekte kum yatağına üçgen düzende serilen kırmızı dış kılıflı tek damarlı OG kabloları, kablo makaraları ve sehpa üzerindeki tambur
02

XLPE kablo çekimi

Orta gerilim bağlantısı için kontrollü kablo serimi

XLPE yalıtkanlı orta gerilim kablolarının çekimini hazırlanan güzergâhta yapıyoruz. Tamburun konumu ve makara düzeni, kablonun zeminde sürüklenmesini ve dış kılıfın zarar görmesini önleyecek şekilde planlanır. Bükülme yarıçapı ve çekme kuvveti kablonun teknik sınırlarına göre kontrol edilir. Tek damarlı kabloların üçgen veya düz yerleşimi, akım taşıma hesabı ve onaylı serim projesine göre seçilir.

XLPE kablo
Orta gerilim
Makara düzeni
Kontrollü çekim
Projeye göre
Kablo yerleşimi

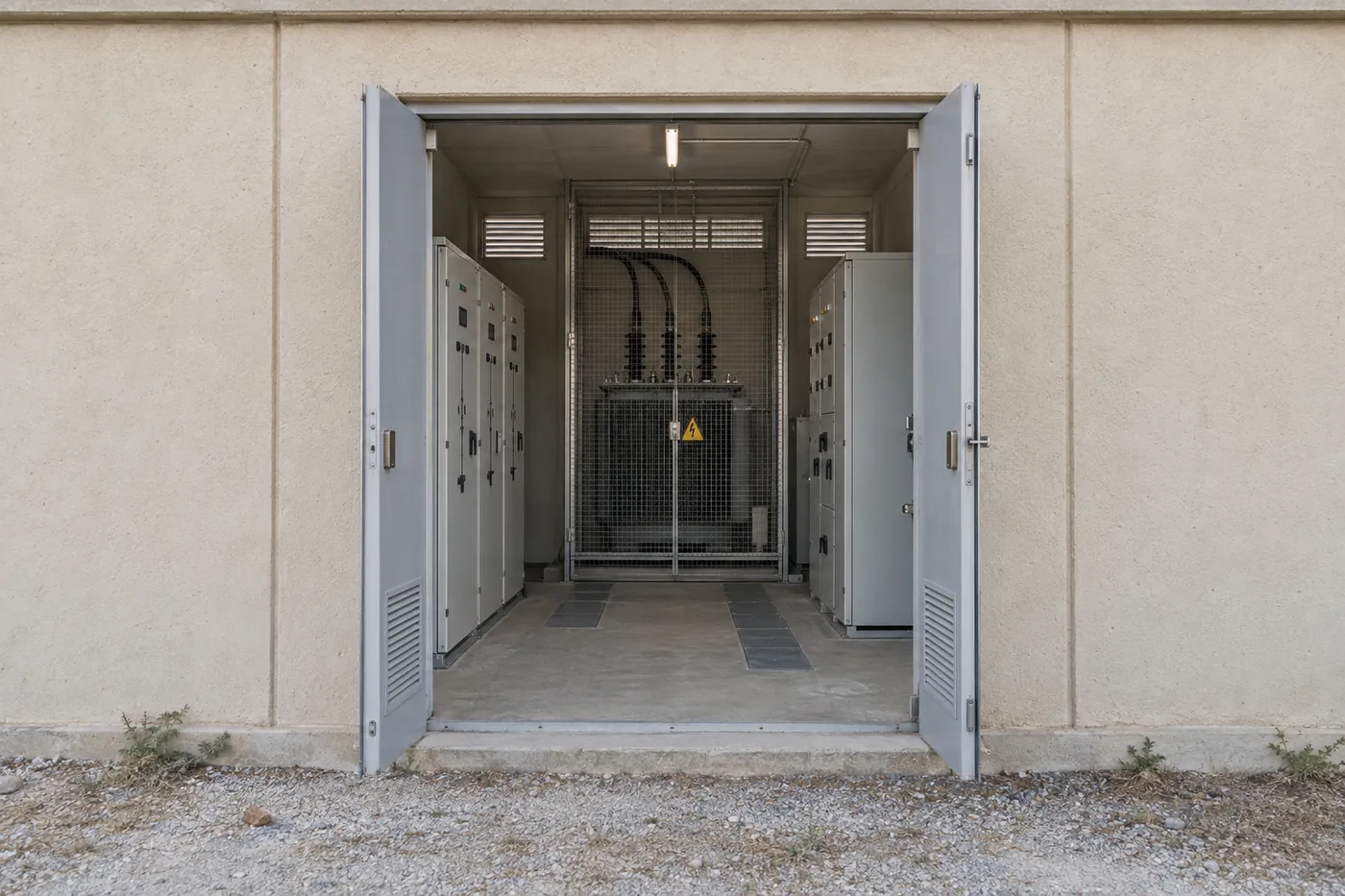

Beton köşk içinde modüler metal mahfazalı OG hücreleri, arkada tel kafesli bölmede dağıtım transformatörü ve AG panosu
03

Köşk tipi trafo merkezi

OG hücreleri, transformatör ve AG dağıtımının birlikte yerleşimi

Köşk tipi trafo merkezi uygulamasında beton köşkün yerleşimi, kablo girişleri ve ekipman erişimi birlikte ele alınır. OG hücreleri, dağıtım transformatörü ve AG panosunun bağlantıları projeye göre düzenlenir. Havalandırma, koruma düzenleri ve topraklama bağlantıları merkez tipine uygun olmalıdır. Trafo tipi ile köşk içindeki bölmeler, tesisin kullanım koşulları ve ilgili şartnamelere göre belirlenir.

OG hücreleri
Anahtarlama
Dağıtım trafosu
Gerilim dönüşümü
AG panosu
Tesis dağıtımı

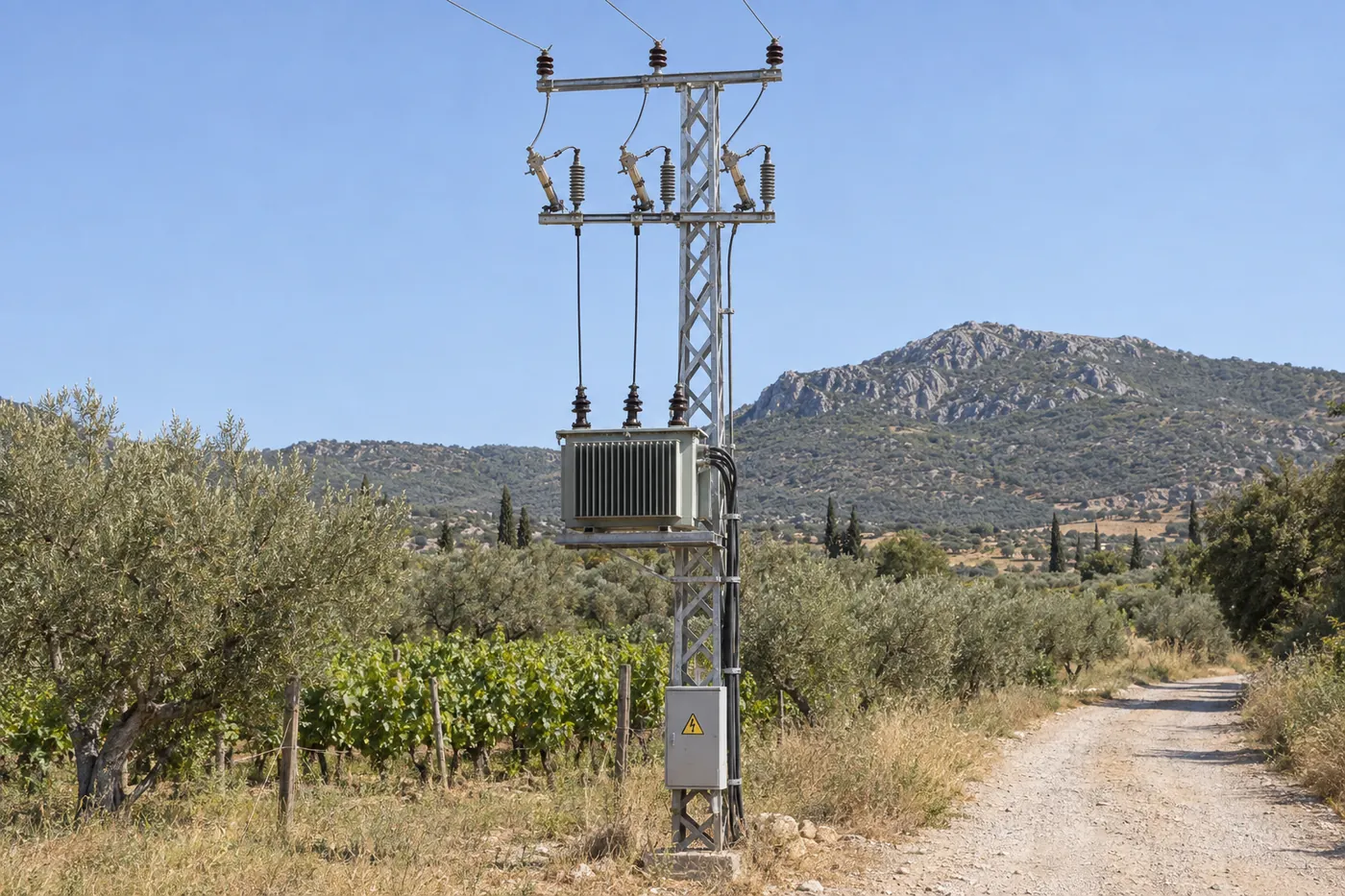

Kırsal alanda çelik kafes direğin platformundaki dağıtım transformatörü, üst bölümde sigortalı ayırıcılar ve parafudrlar
04

Direkli trafo

Kırsal beslemeler için direk üzerinde trafo uygulaması

Direkli trafo işlerinde direk, temel ve taşıyıcı platform transformatörle birlikte değerlendirilir. Dağıtım transformatörünün yerleşimi, sigortalı ayırıcılar, parafudrlar ve AG bağlantısı onaylı projeye göre uygulanır. Koruma düzeni trafo gücü ve şebeke koşullarıyla belirlenir. Direğin taşıma hesabı, topraklama bağlantıları ve erişime karşı koruma önlemleri tamamlanmadan tesis işletmeye hazır sayılmaz.

Direk platformu
Trafo yerleşimi
Parafudr
Aşırı gerilim koruması
Topraklama
Koruma bağlantıları

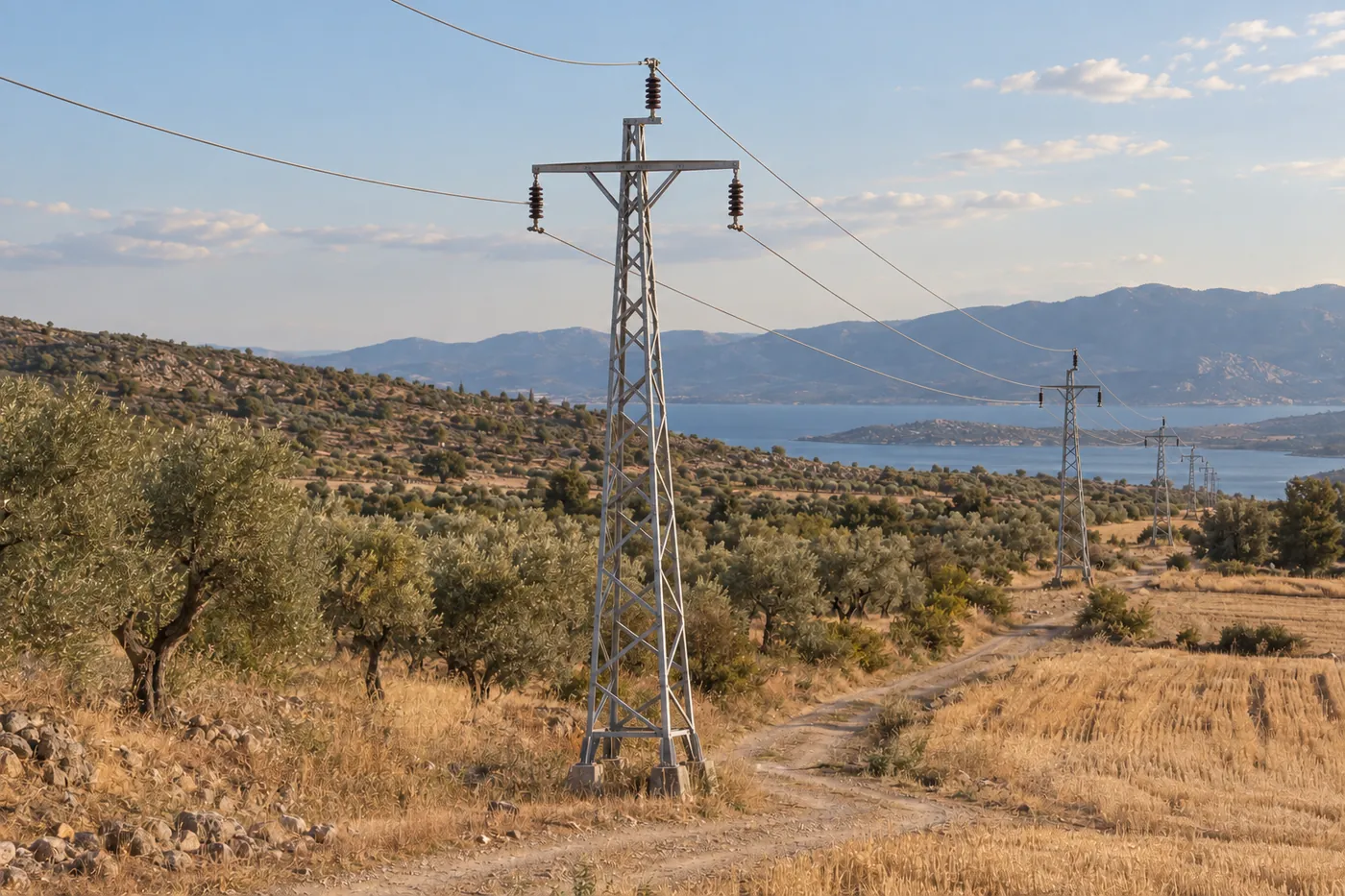

Tarlalar ve zeytinlikler arasından geçen çelik kafes direkli orta gerilim hava hattı, izolatör zincirleri ve üç faz iletkenleri
05

Direkli enerji nakil hattı (ENH)

Bağlantı noktasından besleme alanına orta gerilim hava hattı

Direkli ENH uygulamasında güzergâh, direk görevleri, temel koşulları ve iletken düzeni birlikte planlanır. Çelik kafes direkler, izolatör takımları ve faz iletkenleri projeye göre monte edilir. Direk açıklığı ve iletken sehimi arazi profili ile mekanik hesaba dayanır. Yol, yapı, ağaç ve diğer tesis geçişlerinde düşey ve yatay güvenlik mesafeleri ayrı ayrı değerlendirilir.

Direkli ENH
Hava hattı
Sehim hesabı
İletken düzeni
Güvenlik mesafesi
Güzergâh kontrolü

03Süreç

Keşiften desteğe kadar nasıl ilerliyoruz

Sahayı görmeden fiyat vermiyoruz. Trafo ve ENH projelerinde süreç keşiften desteğe beş adımda yürür.

  1. Adım 01Keşif

    Sahada ihtiyaç analizi yaparız.

  2. Adım 02Projelendirme

    Teknik proje ve sistem tasarımı hazırlarız.

  3. Adım 03Teklif

    Şeffaf teklif ve uygulama planı sunarız.

  4. Adım 04Kurulum

    Uzman ekibimizle kurulumu gerçekleştiririz.

  5. Adım 05Destek

    7/24 teknik destek ve periyodik bakım sağlarız.

04Teknik notlar

Trafo ve ENH hakkında ayrıntılı bilgi

8 bölüm3 tablo9 kaynakSon güncelleme

XLPE kablo çekimi, güzergâh kazısı ve hafriyat, köşk tipi trafo, direkli trafo ve direkli enerji nakil hattı işlerini yapıyoruz.

Yeraltı kablosu, trafo merkezi ve hava hattı uygulamalarını tesisin bağlantı koşulları ve onaylı projesiyle birlikte ele alıyoruz.

Telmag Bilişim olarak 2007'den beri Manisa'nın Akhisar ilçesi merkezli olarak Türkiye genelinde uygulama yapıyoruz. OG ve ENH işlerinin yanında pano imalatı ve GES kurulumu da hizmetlerimiz arasında.

Hangi alanlarda uygulanır?

4 madde
  • Sanayi tesisi ve OSB: tesisin bağlantı noktasından trafo merkezine ve AG dağıtımına uzanan enerji altyapısı.
  • GES bağlantısı: bağlantı projesinde yer alan yeraltı kablosu, trafo ve hava hattı bölümleri.
  • Köy ve kırsal besleme: arazi koşullarına göre direkli ENH ve direkli trafo çözümleri.
  • Şantiye: talep edilen güce ve bağlantı koşullarına göre belirlenen enerji besleme altyapısı.

Proje, uygulama ve kabul

4 adım

Bağlantı koşulları ilgili dağıtım şirketi veya OSB şebeke işletmecisiyle netleştirilir. Proje onayı, Elektrik Tesisleri Proje Yönetmeliği kapsamında yetkili Proje Onay Birimi tarafından yapılır. Proje onayı bulunmayan tesise enerji verilemez ve tesisin kabulü yapılamaz. Güzergâh ya da ekipman değişiklikleri gerekli proje ve onay işlemleriyle değerlendirilir.

  1. Proje hazırlığı: güç ihtiyacı, bağlantı noktası, kablo güzergâhı, trafo yerleşimi ve ENH profili birlikte değerlendirilir.
  2. Saha uygulaması: kazı, kablo serimi, trafo ve direk montajı onaylı projeye göre yürütülür; kapatılacak imalatların kayıtları tutulur.
  3. Kontrol ve kabul hazırlığı: son durum projesi, ekipman belgeleri, topraklama ve ilgili test kayıtları tesisle karşılaştırılır.
  4. Kabul ve enerjilendirme: tesis türüne uygun kabul işlemleri yetkili merci tarafından yürütülür; enerji bağlantısı ilgili işletmeciyle koordine edilir. Geçici ve kesin kabul uygulanan işlerde ilgili mevzuat ve sözleşme koşulları esas alınır.

Dağıtım tesisleriyle GES üretim tesisinin kabul kapsamı ayrı değerlendirilir. Kabul kararı uygulayıcı firmanın vereceği bir onay değildir; tesis türüne göre yetkilendirilmiş merci tarafından verilir.

Gerilim seviyeleri ve hat tanımları

4 madde
  • Trafo ve ENH projesinde bağlantı ve ekipman seçimini gerilim seviyesine göre değerlendiriyoruz: alçak gerilim fazlar arası etkin değeri 1000 volt ve altı, yüksek gerilim 1000 voltun üstüdür. Orta gerilim uygulamalarını yüksek gerilim hükümleri kapsamında ele alıyoruz.
  • Elektrik Tesisleri Proje Yönetmeliği'nde dağıtım, 36 kV ve altındaki; iletim, 36 kV üzerindeki hatlarla enerji nakli olarak tanımlanır.
  • Dağıtım transformatör merkezi kurulumunda trafo yerleşimini, kablo bağlantılarını ve AG dağıtımını onaylı projeye göre düzenliyoruz.
  • Küçük aralıklı hat tanımında direk açıklığı çıplak iletkende 50 metreyi, yalıtılmış iletkende 60 metreyi aşmaz. Bu değerler her ENH için kullanılacak sabit direk aralığı değildir.

Trafo merkezinde teknik koşullar

9 satır tablo
Elektrik Kuvvetli Akım Tesisleri Yönetmeliği'nden seçilmiş trafo merkezi kuralları (RG 30.11.2000/24246; son değişiklik RG 11.05.2023/32187; mevzuat.gov.tr metniyle 24.09.2026'da madde madde teyit edildi)
KonuKural
Ortam sıcaklığıTransformatör odası sıcaklığı 40 °C'yi geçmemeli; cebri havalandırmada termostat kontrolü bulunmalıdır. Madde 37/a-3.
Havalandırma panjuruTrafo odasının havalandırma panjurunu transformatörün toplam kaybı ve panjurlar arasındaki yükseklik farkına göre projelendiriyoruz; tel kafes gözlerini ilgili kurala göre seçiyoruz. Madde 37/a-2 ve a-4.
Yağ toplama1500 litreye kadar yağ için tamamını tutan hazne veya eşikli, yağ geçirmez zemin kullanılabilir. Daha büyük hacimlerde sızdırmaz betonarme yağ çukuru gerekir; ızgara altı hacim tüm yağı almalı, ızgara üzerinde en az 5 cm çakıl bulunmalıdır. Kanalizasyona, toprağa ve su ortamlarına bağlantı yasaktır. Madde 37/b.
Yerleşim mesafesiTransformatör ile duvar arasında en az 60 cm bırakılır; trafo boyunca iki taraflı açılan kapak varsa 30 cm uygulanabilir. 36 kV'a kadar transformatörlerin en üst noktası ile tavan arasında en az 60 cm bulunmalıdır. Bu bent kompakt merkezler için geçerli değildir; ilgili standart ve özel şartname esas alınır. Madde 37/c-1.
Oda yüzeyiDöşemede kademe bulunmaz; iç yüzeyler toz yapmayan malzemeyle kaplanır, tavana boya yapılmaz. Madde 37/c-2.
Kuru tip koşuluElektrik Kuvvetli Akım Tesisleri Yönetmeliği'nin Madde 37/g hükmünde belirtilen, insanların yoğun bulunduğu yapılar bağımsız olarak yüksek gerilimle enerjilendirildiğinde ana bina içindeki transformatörler kuru tip olmalıdır.
Dış boyut sınırıPrimer gerilimi 36 kV'a kadar transformatörlerde (ayrılmaz donanımı dahil) en büyük dış boyutlar boy × en × yükseklik olarak 630 kVA'ya kadar 170 × 135 × 195 cm, 1600 kVA'ya kadar 210 × 185 × 245 cm, 2500 kVA'ya kadar 230 × 215 × 265 cm'yi aşamaz. Hüküm, değişikliğin yürürlüğünden sonraki iki yıllık geçiş süresinin ardından uygulanır. Madde 37/h.
Deprem yüküMadde 37/i'de F = C × W ve C = 0,5 g verilir. Çelik aksam, elektrik teçhizatı ve bağlantıları yatay deprem yükleri bakımından değerlendirilir; hesapta birim tutarlılığı sağlanmalıdır.
Koruma400 kVA dahil bu güce kadar girişte sigortalı ayırıcı öngörülür; 400 kVA üstünde besleme tarafında röleli kesici, 1600 kVA dahil güce kadar uygun sigortalı yük ayırıcısı bileşik cihaz da kullanılabilir. AG çıkışındaki termik manyetik ana kesici kuralı, Madde 38'deki şirketlere özgü koşullu istisnayla birlikte değerlendirilir. Madde 38 ve 40/a.

Genleşme depolu trafolarda güç ve donanım

7 satır tablo

Aşağıdaki değerler TEDAŞ-MLZ/95-012.F kapsamındaki genleşme depolu tip OG/AG dağıtım güç transformatörlerine aittir. Hermetik ve kuru tip trafolara genel bir ürün sınırı olarak uygulanmaz. Trafo gücü yük hesabı, bağlantı koşulları ve büyüme ihtiyacıyla belirlenir.

TEDAŞ-MLZ/95-012.F: güç, gerilim ve seçilmiş donanım koşulları
KonuDeğerDayanak
Anma güçleri25, 50, 100, 160, 250, 400, 630, 800, 1000, 1250, 1600 kVAMadde 2.2.2
Primer en yüksek sistem gerilimleri7,2; 12; 17,5; 36 kVMadde 2.2.3
YG sargısı anma gerilimleri, ana kademe6,3; 10,5; 15,8; 33 kVMadde 2.2.4
AG sargısı anma gerilimi400/231 VMadde 2.2.4
Hava kurutucusu250 kVA ve üzerindeMadde 2.3.11; malzeme listesinde aksi belirtilmedikçe
Buchholz rölesi630 kVA ve üzerinde, iki kademeliMadde 2.3.11; malzeme listesinde aksi belirtilmedikçe
Bimetal termometre630 kVA ve üzerinde, çift kadranlı ve çift kontaklıMadde 2.3.11; malzeme listesinde aksi belirtilmedikçe

Hat ve direk kuralları

6 madde
  • Direkler görevlerine göre taşıyıcı, durdurucu, nihayet ve ayırım direkleri olarak seçilir. Direk açıklığı ve temel boyutları mekanik hesapla belirlenir.
  • Çıplak örgülü iletkenlerde seçilmiş en küçük kesitler: AG bakır 10 mm², YG bakır 16 mm², YG çelik-alüminyum 21/4 mm². Bunlar yük hesabının yerine geçmez. Madde 43/a-1-vii.
  • İletken kopma kuvveti yönetmelik metninde AG için en az 350 kg, YG için en az 550 kg olarak verilir. Bu gösterim kuvvete ilişkindir; iletken kütlesini belirtmez. YG hava hatlarında yalnız örgülü iletken kullanılır. Madde 43/a-1-v ve vi.
  • Aynı direkteki YG ve AG iletkenlerinin bağlantı noktaları arasında en az 1,5 metre düşey uzaklık bulunur. Madde 44/d.
  • Üç yıldan uzun kullanılacak ağaç direkler çürümeye karşı emprenye veya eşdeğer etkili yöntemle korunur. Bu hüküm ağaç direklere aittir. Madde 54/a.
  • Hat güvenliğini bozan ağaçlar için gerekli budama ve izin süreçleri değerlendirilir; meyve ağaçlarının kesiminden olabildiğince kaçınılır.

Hava hattında güvenlik mesafeleri

8 satır tablo · not
Çizelge-8'den seçilmiş satırlar: en büyük sehim durumunda en küçük düşey uzaklıklar, metre. Sütunlar izin verilen en yüksek sürekli işletme gerilimidir.
Geçilen yer0–1 kV (1 dahil)1–17,5 kV36 kV72,5 kV170 kV
Şehirlerarası karayolu77779
Araç geçmesine elverişli köy ve şehir içi yolu5,5*7778
Araç geçmesine elverişli tarla ve otlak5*6667
Üzerine herkes tarafından çıkılabilen düz damlı yapı2,53,53,545
Ağaçlar1,52,52,533
Petrol ve doğal gaz boru hattı99999
Elektriksiz demiryolu, raydan ölçülür77778
Otoyol1414141414

Çalışma güvenliği ve işletme kayıtları

Yüksek gerilim tesislerinde çalışma, Elektrik Kuvvetli Akım Tesisleri Yönetmeliği'nin görevli personel ve güvenlik hükümlerine tabidir. Çalışma izinleri, gerilimin kesilmesi, tekrar enerjilenmenin önlenmesi, gerilimsizlik kontrolü ve topraklama önlemleri işin koşullarına göre düzenlenir.

Hava hatları, direkler ve topraklamalar işletme tarafından denetlenir; sonuçlar kaydedilir. Hava hatları dışındaki kuvvetli akım tesislerinde Madde 67/b'deki denetim aralığı 2 yılı geçmez. Topraklama muayene ve ölçüm takvimi tesis türüne ve tabi olunan diğer mevzuata göre ayrıca belirlenir; bu süre bütün işyerleri için ortak bir bakım aralığı olarak kullanılmaz.

Kaynaklar9
  1. Elektrik Kuvvetli Akım Tesisleri Yönetmeliği — RG 30.11.2000, sayı 24246; Madde 70 gereği yayımı tarihinde yürürlüğe girdi. Değişiklikler: 8.2.2007/26428, 5.3.2015/29286, 23.1.2018/30310, 12.1.2020/31006, 11.5.2023/32187. Bu sayfadaki trafo merkezi tablosu (Madde 37, 38, 40), Çizelge-5, 7 ve 8 satırları ile Madde 67/b, mevzuat.gov.tr'deki güncel metinle 24.09.2026'da madde madde teyit edildi; ayrıca Madde 4, 43, 44, 54, 58, 60 ve 61'e dayanılır.
  2. Elektrik Tesisleri Proje Yönetmeliği — Madde 4, 8, 9 ve 12; bağlantı belgesi ve proje kapsamına ilişkin ekler.
  3. Elektrik Tesisleri Kabul Yönetmeliği
  4. Elektrik Tesislerinde Topraklamalar Yönetmeliği
  5. TEDAŞ-MLZ/95-012.F, Genleşme Depolu Tip OG/AG Dağıtım Güç Transformatörleri Teknik Şartnamesi — Madde 2.2.2–2.2.4 ve 2.3.11.
  6. TEDAŞ teknik şartnameleri
  7. Elektrik Üretim ve Elektrik Depolama Tesisleri Kabul Yönetmeliği — GES üretim tesisinin kabul kapsamının ayrılması için.
  8. Telmag hizmetleri: elektrik taahhüt
  9. Telmag hizmetleri: GES kurulum ve destek

Projenizi gönderin, teklifi biz hazırlayalım

AutoCAD çizimi, keşif fotoğrafı, mahal listesi ya da şartname; elinizde ne varsa yükleyin. Teknik ekibimiz inceleyip sizi arar.

Proje Gönder

05Sık sorulanlar

Sık sorulan sorular

Bu hizmete özel sorular ve cevaplar.

Evet. OG kablo güzergâhında kazı ve hafriyat ile XLPE kablo çekimi yapıyoruz. Hendek, kum yatağı, mekanik koruma, ikaz bandı ve geçiş ayrıntıları proje kapsamında birlikte değerlendirilir. Kesin metraj ve uygulama kapsamı saha koşullarına göre belirlenir.
