Elektrik ve GES

Elektrik Proje

Elektrik proje çizimi için Telmag olarak Akhisar merkezinden 81 ilde pafta, hesap, keşif, fiyatlandırma ve danışmanlık hizmeti sunuyoruz; AutoCAD üzerinde TelmagCAD ile elektrik ve zayıf akım projelerini değerlendiriyoruz.

Keşif ve Teklif İste0236 412 00 01
Telmag Bilişim ofisinde çift monitörlü çalışma masaları, iş istasyonları ve masa başındaki ekip
OfisimizTelmag Bilişim ekibi
  • 2007'den beri
  • 81 ilde saha hizmeti
  • 7/24 destek hattı
  • Ücretsiz keşif
Süreç
5 adımKeşif, projelendirme, teklif, kurulum, destek
Saha
Türkiye geneli81 ilde keşif, kurulum ve teknik servis
Destek
7/24 destek hattıKurulum sonrası periyodik bakım

01Genel Bakış

Kapsam

  • Elektrik proje çizimi, tek hat şeması ve teknik hesaplar
  • AutoCAD üzerinde TelmagCAD ile adet ve metraj analizi
  • Elektrik tesisatı için keşif listesi ve fiyatlandırma
  • Kamera, yangın algılama ve network için zayıf akım keşfi
  • Web üzerinden proje gönderimi ve danışmanlık
  • İşin kapsamına göre proje revizyonu, onay takibi ve son durum dosyası

02Proje ve keşif süreci

AutoCAD projesinden keşif listesine ve fiyatlandırmaya

Elektrik ve zayıf akım projelerini adet, metraj ve fiyat bilgileriyle değerlendiriyoruz. Projenin gönderilmesinden danışmanlık görüşmesine kadar kapsamı ve teknik ayrıntıları birlikte ele alıyoruz.

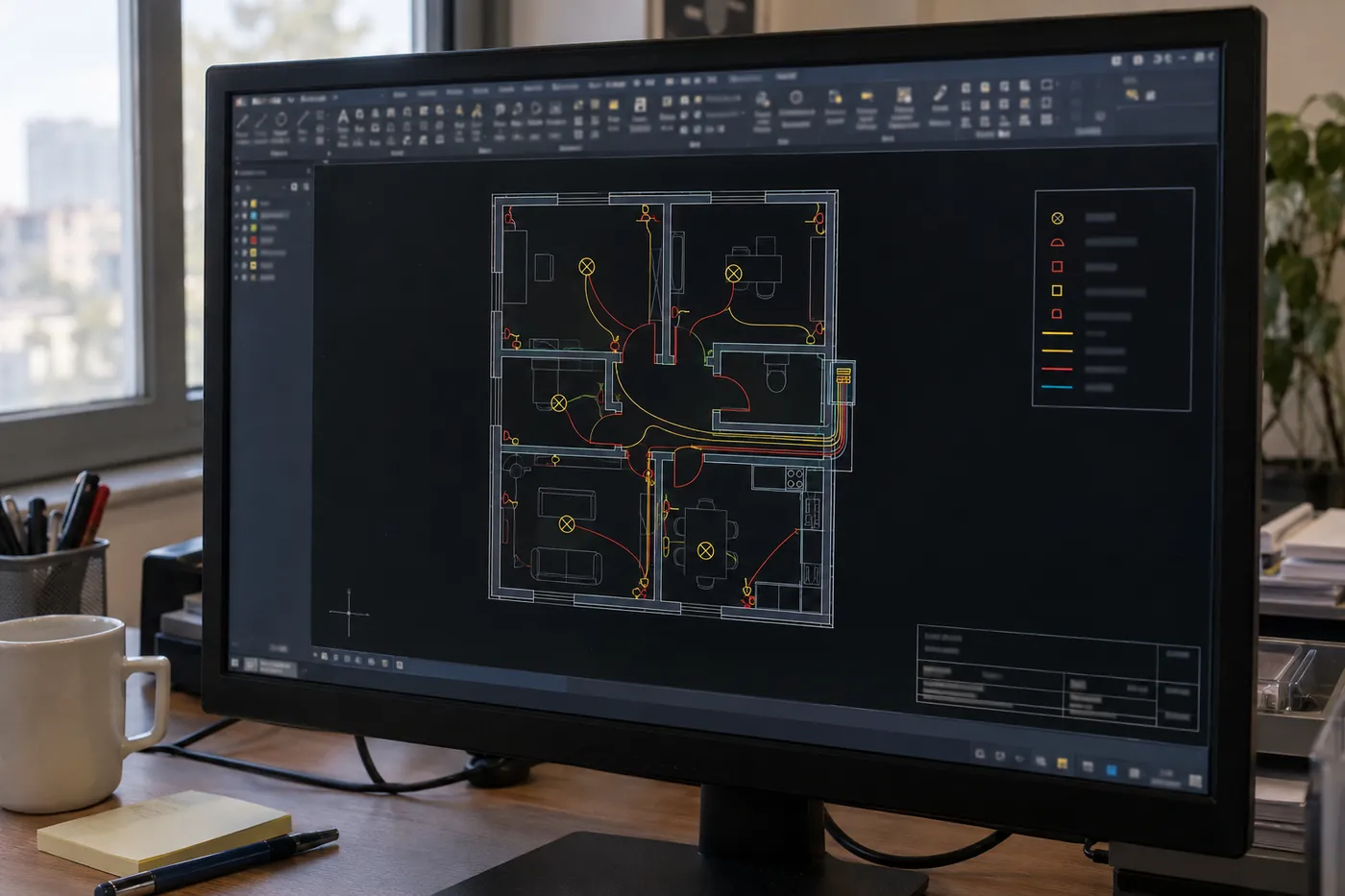

AutoCAD ekranındaki kat planında priz, aydınlatma, linye ve pano sembolleri
01

Projenin gönderilmesi ve ön inceleme

Kat planı, semboller ve hatlar üzerinden kapsamın belirlenmesi

Projenizin ön incelemesinde kat planı, semboller ve hatlar üzerinden iş kapsamını belirliyoruz. Projenizi web sitemizden iletip ihtiyaç duyduğunuz sistemleri ve danışmanlık konusunu proje notuna yazabilirsiniz. Priz, aydınlatma, linye ve pano bilgilerini birlikte değerlendiriyor; açıklama gerektiren noktaları keşif kapsamını belirlemek için ele alıyoruz.

Proje Gönder
Web üzerinden başvuru
Ön inceleme
Plan ve kapsam
Elektrik tesisatı
Sembol ve hatlar

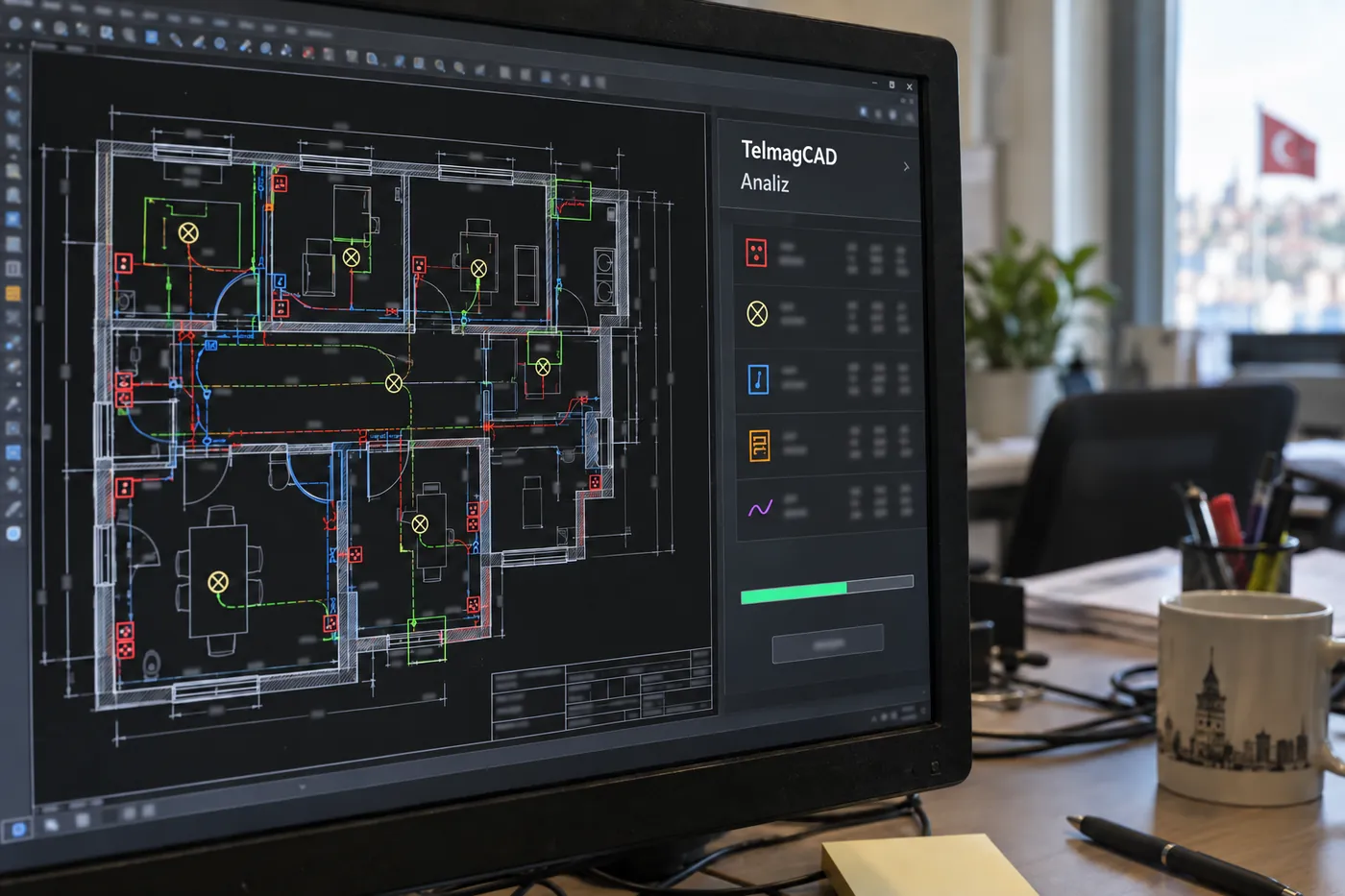

AutoCAD içinde TelmagCAD başlıklı analiz paneli, planda vurgulanan semboller ve yanlarında adet ve metraj tablosu
02

TelmagCAD analiz ile metraj

AutoCAD projesindeki sembol ve hatlardan adet ve uzunluk çıkarılması

TelmagCAD analiziyle, AutoCAD projesindeki sembol ve hatlardan adet ve metraj çıkarıp keşif listesi ve fiyatlandırma hazırlıyoruz. Değerlendirmeyi gönderdiğiniz projenin içeriği ve belirlenen iş kapsamına göre yapıyoruz.

TelmagCAD
AutoCAD üzerinde analiz
Adet ve metraj
Sembol ve hat hesabı
Keşif girdisi
Projeden miktara

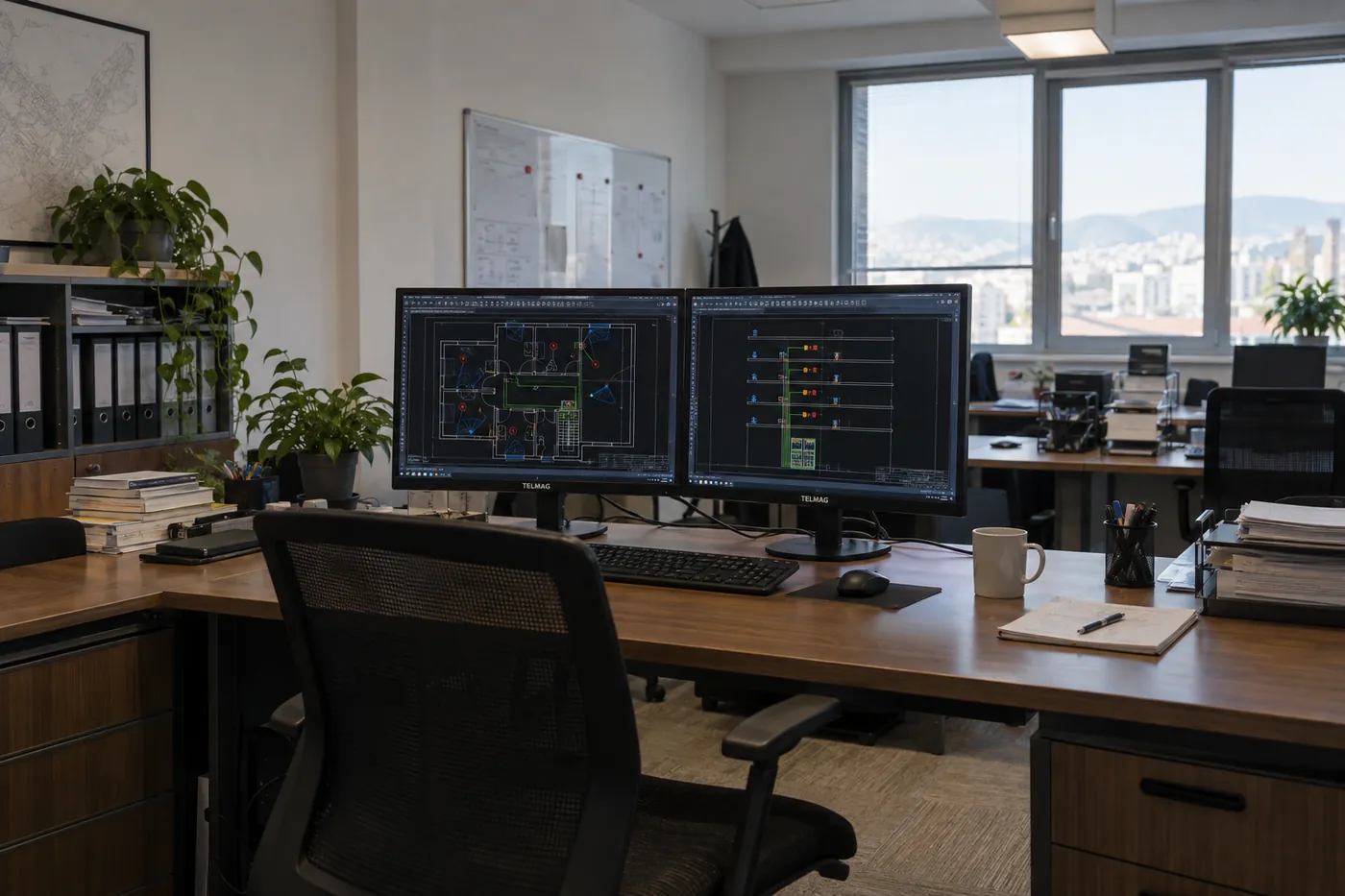

Zayıf akım proje ekranında kamera, yangın dedektörü ve data prizi sembolleri ile kolon şeması
03

Zayıf akım keşfi

Kamera, yangın algılama ve network kalemlerinin birlikte değerlendirilmesi

Zayıf akım keşfinde kamera, yangın dedektörü ve data prizi gibi cihazların adetlerini, projede gösterilen bağlantı hatlarının metrajlarıyla birlikte ele alıyoruz. Kat planı ve kolon şemasındaki bilgileri aynı kapsam içinde değerlendiriyoruz. Cihaz ve kablo kalemlerini sistemlerine göre ayırarak elektrik keşfiyle birlikte fiyatlandırmaya hazırlıyoruz.

Kamera
Cihaz adetleri
Yangın algılama
Dedektör ve hatlar
Network
Data noktaları

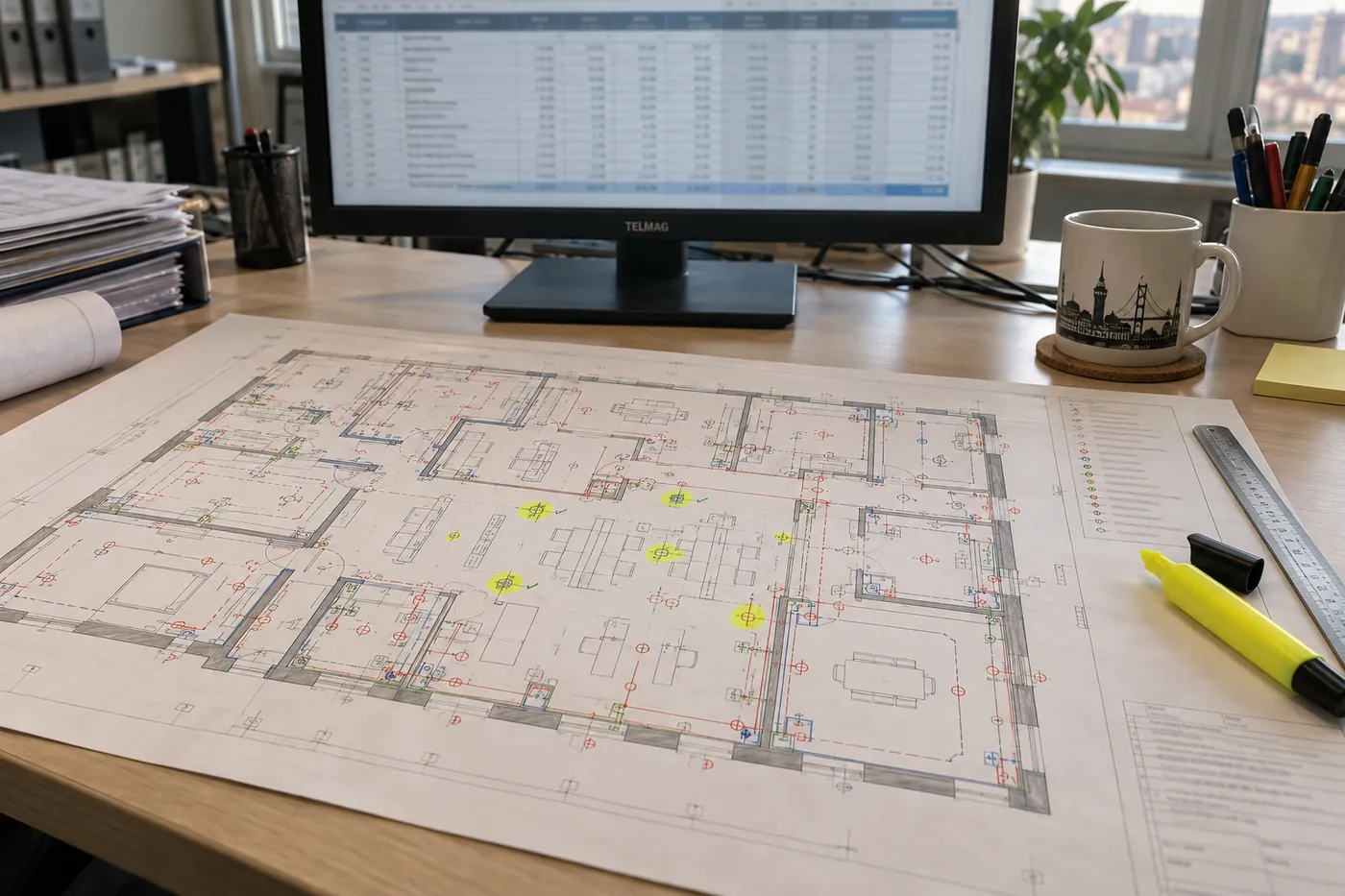

Masada basılı elektrik proje paftası ve yanındaki monitörde keşif ve metraj listesi
04

Keşif listesi ve fiyatlandırma

Adet ve metrajın tanımlı iş kalemleriyle eşleştirilmesi

Elektrik ve zayıf akım miktarlarını keşif listesinde topluyor, fiyatlandırmayı bu liste üzerinden yapıyoruz. Cihaz adedi, kablo metrajı ve ilgili iş kaleminin tanımı birlikte değerlendirilir. Malzeme niteliği, uygulama kapsamı ve açıklama bekleyen ayrıntılar görüşmede netleştirilir. Böylece teklifin hangi miktarlara ve işlere dayandığı anlaşılır.

Keşif listesi
Adet ve uzunluk
Fiyatlandırma
Tanımlı iş kalemleri
Teklif kapsamı
Malzeme ve uygulama
Toplantı masasında açılmış proje paftaları, dizüstü bilgisayar ve not defteri; yüzleri görünmeyen iki kişinin elleri paftayı işaret ediyor
05

Danışmanlık ve teklif görüşmesi

Proje, keşif ve uygulama ihtiyaçlarının aynı masada değerlendirilmesi

Gönderdiğiniz proje üzerinden danışmanlık hizmeti alabilirsiniz. Görüşmede keşif listesini, fiyatlandırmanın kapsamını ve teknik soruları birlikte değerlendiriyoruz. Proje çizimi, revizyon, onay takibi veya uygulama ihtiyacı varsa ilgili işin kapsamı ayrıca belirlenir. Elektrik taahhüt, pano imalatı, OG ve ENH, GES ve zayıf akım hizmetlerimizle bağlantılı ihtiyaçlar da bu değerlendirmeye alınabilir.

Danışmanlık
Teknik değerlendirme
Teklif görüşmesi
Kapsamın netleşmesi
Uygulama ihtiyacı
İlgili hizmetler

03Teknik notlar

Elektrik Proje hakkında ayrıntılı bilgi

6 bölüm2 tablo6 kaynakSon güncelleme

Elektrik proje çizimi, keşif ve fiyatlandırmayı birlikte ele alıyoruz. AutoCAD üzerinde çalışan TelmagCAD ile elektrik ve zayıf akım projelerindeki adet ve metrajı keşif listesine dönüştürüyoruz. Web sitemizden projenizi göndererek danışmanlık hizmeti alabilirsiniz.

Telmag Bilişim, 2007'den beri Akhisar/Manisa merkezli olarak Türkiye genelinde hizmet veriyor. Elektrik taahhüt, pano imalatı, OG ve ENH, GES ve zayıf akım sistemleri hizmetlerimiz arasında.

Teklif tasarım örneklerimiz

2 belge

Keşif listesinin teklife dönüşmüş hâlini aşağıdaki iki örnekte görebilirsiniz. Her teklif; iş paketlerine ayrılmış kalem listesi, miktar ve birim bilgileri, ara toplamlar, ticari koşullar ve onay sayfasından oluşur. Özet sayfasındaki satırlara tıklayarak ilgili iş paketine geçebilirsiniz. Örneklerde fiyatlar temsilîdir, müşteri bilgileri gizlenmiştir.

Elektrik teklif örneği

Aydınlatma, anahtar-priz, kuvvetli akım kabloları, panolar, kablo tavası, topraklama, paratoner, GES ve işçilik: 9 iş paketinde 117 kalem.

PDF · 13 sayfa · 2,1 MB

Teklif örneğini aç

Zayıf akım teklif örneği

Yangın algılama, CCTV, seslendirme ve acil anons, engelli WC çağrı, rack kabin, merkezi TV, data-telefon ve zayıf akım kabloları: 8 iş paketinde 69 kalem.

PDF · 12 sayfa · 1,7 MB

Teklif örneğini aç

Projenizi nasıl gönderirsiniz?

Hızlı İşlemler menüsünden Proje Gönder seçeneğini açın; proje dosyanızı ve iletişim bilgilerinizi iletin. Proje hakkında not alanında elektrik keşfi, zayıf akım keşfi, fiyatlandırma veya danışmanlık ihtiyacınızı belirtin. İncelenmesini istediğiniz sistemleri ve varsa revizyonları açıklamanız, kapsamın anlaşılmasını kolaylaştırır.

Keşif listesinde neler değerlendirilir?

5 satır tablo
Projeden fiyatlandırmaya taşınan bilgiler
KalemMiktar bilgisiDeğerlendirme
Elektrik cihazlarıAdetPriz, aydınlatma elemanı ve pano gibi projede tanımlanan bileşenler.
Elektrik hatlarıMetrajProjede gösterilen kablo ve tesisat güzergâhları.
Zayıf akım cihazlarıAdetKamera, yangın algılama ve network noktaları.
Zayıf akım hatlarıMetrajKat planı ve kolon şemasında tanımlanan bağlantılar.
FiyatlandırmaAdet ve metraja bağlı tutarİş kaleminin teknik tanımı ve teklif kapsamı.

Proje üzerindeki miktarlar, çizimdeki bilgiye dayanır. Gösterilmeyen bağlantılar, belirsiz güzergâhlar veya sonradan değişen cihazlar değerlendirme sırasında açıklığa kavuşturulmalıdır. Proje revizyonları keşif miktarlarını ve fiyatlandırmayı etkileyebilir.

Proje çizimi ve teknik hesaplar

6 madde

Elektrik proje hazırlama hizmetinde tesisin beslemesi, yükleri ve dağıtım düzeni birlikte ele alınır. Pafta ve hesapların kapsamı, tesisin niteliğine ve istenen proje aşamasına göre belirlenir.

  • Yük ve talep gücü: cihaz listesi, eşzamanlı kullanım ve büyüme ihtiyacı.
  • Tek hat şeması ve pano düzeni: beslemeler, dağıtım yapısı ve devre tanımları.
  • Kablo kesiti ve gerilim düşümü: yük, güzergâh uzunluğu ve döşeme koşulları.
  • Kısa devre ve koruma koordinasyonu: kesici, sigorta ve seçicilik değerlendirmesi.
  • Topraklama ve kompanzasyon: koruma bağlantıları, topraklayıcı düzeni ve reaktif güç ihtiyacı.
  • Aydınlatma: mahal ihtiyacına göre aydınlık düzeyi ve armatür yerleşimi.

Proje onayı ve mevzuat kapsamı

4 satır tablo

Bina iç tesisatının proje hazırlığı ile Elektrik Tesisleri Proje Yönetmeliği kapsamındaki tesislerin onay işlemleri farklı düzenlemelere dayanır. İç tesis proje kapsamı; kuvvet ve aydınlatmanın yanında haberleşme, yangın haber verme ve güvenlik sistemlerini de içerir. Yangın algılama ve uyarı tasarımında ayrıca Binaların Yangından Korunması Hakkında Yönetmelik dikkate alınır.

Onay mercii tesis türüne ve ilgili yetkilendirmeye göre belirlenir. Elektrik Tesisleri Proje Yönetmeliği kapsamındaki tesislerde proje onayı, enerji verilmesi ve kabul için gereklidir. Keşif listesi ve fiyatlandırma hazırlanması, proje onayı yerine geçmez.

Proje onayında süre ve değişiklik hükümleri
KapsamHükümDayanak
Elektrik Tesisleri Proje YönetmeliğiEksik ve hatalar 15 iş günü içinde bildirilir; düzeltme için 15 iş günü tanınır. Eksiksiz ve uygun proje için onay bildirimi işlemleri 15 iş gününü geçemez. Bu süreler toplam iş teslim taahhüdü değildir.Madde 12/3 ve 12/4
Elektrik Tesisleri Proje YönetmeliğiOnaylı proje 5 yıl geçerlidir. Değişiklik yoksa, talep ve yönetmelik koşulları sağlanarak süre projeyi onaylayan proje onay birimi (POB) tarafından uzatılabilir.Madde 12/5
Elektrik İç Tesisleri Proje Hazırlama YönetmeliğiOnay tarihinden itibaren 3 yıl içinde tesise başlanmalı; başlangıç süresi dahil toplam 5 yıl içinde bitirilmelidir. Süre aşımında proje hükümsüz olur. Tesis ve enerji alınacak nokta değişmemişse kontrol edilerek yeniden onaylanabilir.Madde 7
Elektrik İç Tesisleri Proje Hazırlama YönetmeliğiProjelendirilen tesiste %20'lik alan veya güç değişimi olması durumunda tadilat projesi kesin projeyi hazırlayanlarca yapılır. Değişimin yönü ve %20'lik koşulun nasıl uygulanacağı ilgili onay merciinden netleştirilir. Proje müellifinin yazılı oluru olmadan tadilat yapılmaz.Madde 8

Teslim kapsamı nasıl belirlenir?

4 madde

Keşif ve fiyatlandırma çalışmasının kapsamı ile proje çizimi, onay takibi ve uygulama sonu belgelerinin kapsamı görüşmede ayrı ayrı belirlenir. İşin gerektirdiği aşamalara göre aşağıdaki belgeler değerlendirilir.

  • Keşif ve fiyatlandırma: elektrik ve zayıf akım iş kalemleri, adetler, metrajlar ve fiyat bilgileri.
  • Proje dosyası: tek hat şeması, tesisat paftaları, pano düzeni ve ilgili hesap ekleri.
  • Onay takibi: başvuru, eksik bildirimleri, revizyon yazışmaları ve onaylı belgeler.
  • Uygulama sonrası: gerçekleşen değişiklikleri gösteren son durum projesi ve gerekli kabul belgeleri.
Kaynaklar6
  1. Elektrik Tesisleri Proje Yönetmeliği — TEDAŞ'ta yayımlanan Resmî Gazete metni — Madde 2/2-f, 9/2–4 ve 12/3–6.
  2. Elektrik İç Tesisleri Proje Hazırlama Yönetmeliği — EMO mevzuat yayını — Madde 2, 5, 7 ve 8; kapsam, proje belgeleri, geçerlilik ve tadilat.
  3. Elektrik tesisleri proje onay ve kabul yetkilendirmeleri — Bakanlık revize tablosu — Üst yazı ve ek yetkilendirme tablosu; tesis türüne göre yetkili merci.
  4. Binaların Yangından Korunması Hakkında Yönetmelik — MEB mevzuat nüshası — Madde 74; yangın algılama ve uyarı sistemlerinin tasarım bağlamı.
  5. Telmag hizmetleri: elektrik taahhüt
  6. Telmag hizmetleri: trafo ve enerji nakil hattı

Projenizi gönderin, teklifi biz hazırlayalım

AutoCAD çizimi, keşif fotoğrafı, mahal listesi ya da şartname; elinizde ne varsa yükleyin. Teknik ekibimiz inceleyip sizi arar.

Proje Gönder

04Sık sorulanlar

Sık sorulan sorular

Bu hizmete özel sorular ve cevaplar.

Hızlı İşlemler menüsündeki Proje Gönder seçeneğini açarak dosyanızı ve iletişim bilgilerinizi iletebilirsiniz. Proje hakkında not alanına istediğiniz sistemleri ve keşif, fiyatlandırma veya danışmanlık talebinizi yazabilirsiniz.

Aradığınız cevap yok mu? 7/24 destek:0236 412 00 01PBX0532 579 95 01WhatsApp

Elektrik Proje için keşif planlayalım

Sahayı yerinde ölçelim, teklifi ölçüme göre hazırlayalım.

Keşif ve Teklif İsteWhatsApp'tan Yaz
