Fiber Optik Kablolama Altyapısı
Fiber optik kablolama için güzergâhınızı planlıyor, uygun kablo tipini seçiyor, kabloyu üretici sınırlarına uyarak çekiyor ve hattınızı belgelendiriyoruz.
- 2007'den beri
- 81 ilde saha hizmeti
- 7/24 destek hattı
- Ücretsiz keşif
- Üst hizmet
- Fiber Optik AltyapıNetwork ve Haberleşme
- Süreç
- 5 adımKeşif, projelendirme, teklif, kurulum, destek
- Saha
- Türkiye geneli81 ilde keşif, kurulum ve teknik servis
- Destek
- 7/24 destek hattıKurulum sonrası periyodik bakım
01Genel Bakış
Kapsam
- Güzergâh keşfi ve kablo tipi seçimi
- Kanal, menhol ve koruge planı
- İç mekân, dış mekân ve havai hat çekimi
- Bükülme yarıçapı ve çekme kuvveti denetimi
- Pano ve kaset yerleşimi
- Etiketleme ve şema teslimi
02Alt kategoriler
Fiber Optik Altyapı içindeki diğer alt kategoriler
Bu alt kategori, Fiber Optik Altyapı hizmetinin parçasıdır; hepsi aynı ekiple ve tek sözleşmeyle yürür.

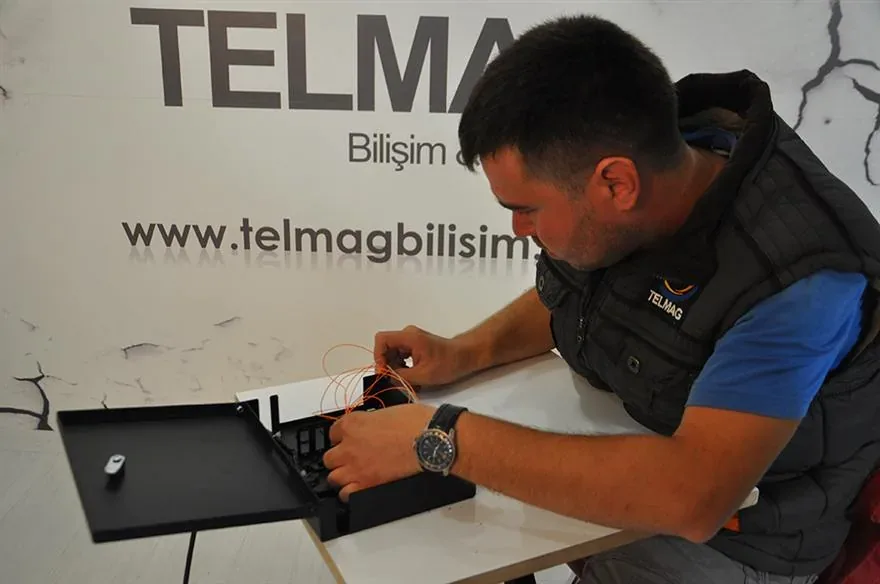

Fiber Optik Fusion Sonlandırma
Telmag Bilişim; Fujikura 90S+, Fujikura FSM-60S, Sumitomo Type-55 ve Fiberfox MINI4S+ füzyon ek makineleriyle Türkiye genelinde fiber optik füzyon ekleme ve sonlandırma yapıyor.
Ayrıntılı sayfaFiber Optik Kontrol ve Test (OTDR) Hizmetleri
Bir fiber hat çalışıyor olabilir ama sınırda çalışıyor olabilir. Ölçüm bu farkı gösterir. İki ayrı ölçüm yapıyoruz: OTDR hattın içinde ne olduğunu, güç ölçümü ise uçtan uca gerçek…
Ayrıntılı sayfa
03Süreç
Keşiften desteğe kadar nasıl ilerliyoruz
Sahayı görmeden fiyat vermiyoruz. Fiber Optik Kablolama Altyapısı projelerinde süreç keşiften desteğe beş adımda yürür.
- Adım 01Keşif
Sahada ihtiyaç analizi yaparız.
- Adım 02Projelendirme
Teknik proje ve sistem tasarımı hazırlarız.
- Adım 03Teklif
Şeffaf teklif ve uygulama planı sunarız.
- Adım 04Kurulum
Uzman ekibimizle kurulumu gerçekleştiririz.
- Adım 05Destek
7/24 teknik destek ve periyodik bakım sağlarız.
04Teknik notlar
Fiber Optik Kablolama Altyapısı hakkında ayrıntılı bilgi
Fiberin ışığı taşıyan çekirdeği saç telinin yaklaşık onda biri kadardır. Hatalı çekim, kabloda ölçülebilir kayıplara yol açabilir; kayıp bütçesinin aşılması durumunda paket kaybı ya da bağlantı kesilmesi yaşanabilir. Bu yüzden çekim aşaması bu işin en kritik parçası.
İki sınır: bükülme ve çekme
Çekim sırasında üreticinin belirttiği bükülme yarıçapı ve çekme kuvveti sınırlarını izliyoruz. Birincisi bükülme yarıçapı: kablo belirli bir çemberden daha keskin kıvrılamaz. Bükülme yarıçapında, kablonun yük altında olmadığı durum ve çekim sırası için üreticinin belirttiği sınırlara uyuyoruz. İkincisi çekme kuvveti: kabloyu çekerken uygulanabilecek azami kuvvet. Bu sınırları aşan bir çekim camda mikro çatlaklar bırakıyor. Sahada çekimi kılavuz makara ve çekme çorabıyla yapıyor, uzun güzergâhlarda ara noktalardan besleyerek kuvveti düşük tutuyoruz.
Hangi kablo nereye?
karşılaştırma
| Ortam | Kablo tipi | Neden |
|---|---|---|
| Bina içi, kat arası | Sıkı tampon (tight buffer), halojensiz | Halojensiz kablo yangında daha az duman ve halojen gaz çıkaracak şekilde üretilir; bina içinde bu tercih edilir |
| Bina içi ve dışı geçiş | İç ve dış mekân uyumlu | Kablo ve güzergâh uygunsa ek kutusu olmadan doğrudan içeri alınabilir; giriş noktasında ek gerekmeyebilir. |
| Yer altı kanal | Gevşek tüp (loose tube), su geçirmez | Nem ve mekanik yükten korunur; su yürümesini engelleyen dolgu ya da şerit içerir |
| Direk arası havai hat | Kendinden taşıyıcı | Ayrı çelik halat gerekmez; enerji hattı yakınında dielektrik tip kullanılır |
| Zırhlı gereken güzergâh | Çelik zırhlı | Kemirgen ve mekanik zarar riski olan yerlerde |
Kaç kıl çekmeli?
En sık yapılan hata, yalnızca bugün gereken kıl sayısını çekmek. Kablonun kendisi ucuz, işçilik ve kanal pahalı; bu yüzden ileride lazım olacak kılları baştan çekmek en ekonomik yol. Bugün iki kıl yetiyorsa bile omurga hatlarında daha yüksek kıllı kablo öneriyoruz. Yeni bina projelerinde bina içi haberleşme tesisatı şartnamesi daire başına en az üç kıl istiyor; biz bunu asgari kabul edip proje büyüklüğüne göre artırıyoruz.
Kanal ve güzergâh
5 madde
- Fiber ile enerji kablosunu aynı korugeye koymuyoruz; ayrı boru ya da ayrı gözlü kanal kullanıyoruz.
- Kanal içinde ileride ek çekim yapılabilmesi için yer bırakıyor, kılavuz ip bırakıyoruz.
- Menhol ve ek noktalarında yedek kablo boyu bırakıyoruz; ileride ek gerektiğinde kablo çekmeden çalışılabiliyor.
- Dönüş noktalarında bükülme yarıçapını koruyan kasetler kullanıyoruz.
- Güzergâhı ve kanal derinliğini şemaya işliyor, gerektiğinde üstüne uyarı bandı çekiyoruz; sonraki kazılarda hattın nerede olduğu belli oluyor.
İş bitince
Çekim biten hat hemen ölçülüyor; kablo makarada sağlamdı diye çekim sonrası da sağlam olduğu varsayılmıyor. Ölçüm sonucu, hat şeması ve etiket listesi birlikte teslim ediliyor. Ek ve sonlandırma ile ölçüm işlerini ayrı sayfalarda anlattık.
05Referans
Fiber Optik Altyapı kapsamında uyguladığımız projeler
Yayın izni alınmış, gerçek saha işlerimiz.
- EKO FoodGıda üretimi · 2010
- Üretici GıdaSüt ve süt ürünleri · 2012
- Spor Toto Akhisar StadyumuSpor tesisi · 2018
- Soma Devlet HastanesiSağlık / Kamu · 2017
- Akhisar BelediyesiKamu / Belediye · 2014
- Manisa İŞKUR Hizmet BinasıKamu / İstihdam · 2015
06Sık sorulanlar
Sık sorulan sorular
Bu hizmete özel sorular ve cevaplar.
İçinde cam kıl var ama kablo gövdesi bunu korur. Asıl risk çekim sırasında sınırların aşılması: fazla keskin büküm ya da fazla kuvvetle çekme. Bu hatalar sonradan ortaya çıkan kayıplara yol açabilir. Çekimi bu yüzden kılavuz makara ve kontrollü kuvvetle yapıyoruz.
Fiber elektriksel gürültüden etkilenmez, bu açıdan sorun yok. Ancak fiziksel zarar ve ileride yapılacak müdahaleler açısından ayrı boru ya da ayrı gözlü kanal kullanıyoruz.
Bugünkü ihtiyacınızın üstünde. Kablonun fiyatı işçilik ve kanal maliyetinin yanında küçük kalıyor; ileride kıl eklemek ise yeniden çekim demek. Omurga hatlarında her zaman yedek kıl bırakıyoruz.
Çoğu zaman evet. Kanalın doluluk oranını ve dönüş yarıçaplarını keşifte kontrol ediyoruz. Yer varsa yeni kazı yapmadan çekim yapıyoruz; bu maliyetin büyük kısmını düşürüyor.
Çekiyoruz. Direk arası mesafeye göre kablonun taşıyıcı yapısını, enerji hattına yakınlığına göre dielektrik özelliğini değerlendiriyoruz. Enerji hattı yakınında iletken içermeyen tip kullanılıyor.
