İnternet servis sağlayıcısının saha noktalarında, OSB içindeki hatlarda ve fabrikanızın bina bağlantılarında fiber optik füzyon ekleme ve sonlandırma yapıyoruz; iki optik fiberin uçlarını elektrik arkıyla eriterek kalıcı olarak birleştiriyoruz. Telmag Bilişim olarak 2007’den beri Akhisar/Manisa merkezliyiz; Türkiye genelinde hizmet veriyoruz.
01Genel Bakış
02Alt kategoriler
Bu alt kategori, Fiber Optik Altyapı hizmetinin parçasıdır; hepsi aynı ekiple ve tek sözleşmeyle yürür.
Fiberin ışığı taşıyan çekirdeği saç telinin yaklaşık onda biri kadardır. Hatalı çekim, kabloda ölçülebilir kayıplara yol açabilir; kayıp bütçesinin aşılması durumunda paket kaybı…
Ayrıntılı sayfaBir fiber hat çalışıyor olabilir ama sınırda çalışıyor olabilir. Ölçüm bu farkı gösterir. İki ayrı ölçüm yapıyoruz: OTDR hattın içinde ne olduğunu, güç ölçümü ise uçtan uca gerçek…
Ayrıntılı sayfa03Makine parkımız ve saha süreci
Çalışmayı ek yapılacak noktalara ve fiber sayısına göre planlıyoruz. Kablo hazırlığından panel düzenine kadar işler aynı ekip ve tek sözleşmeyle yürüyor.

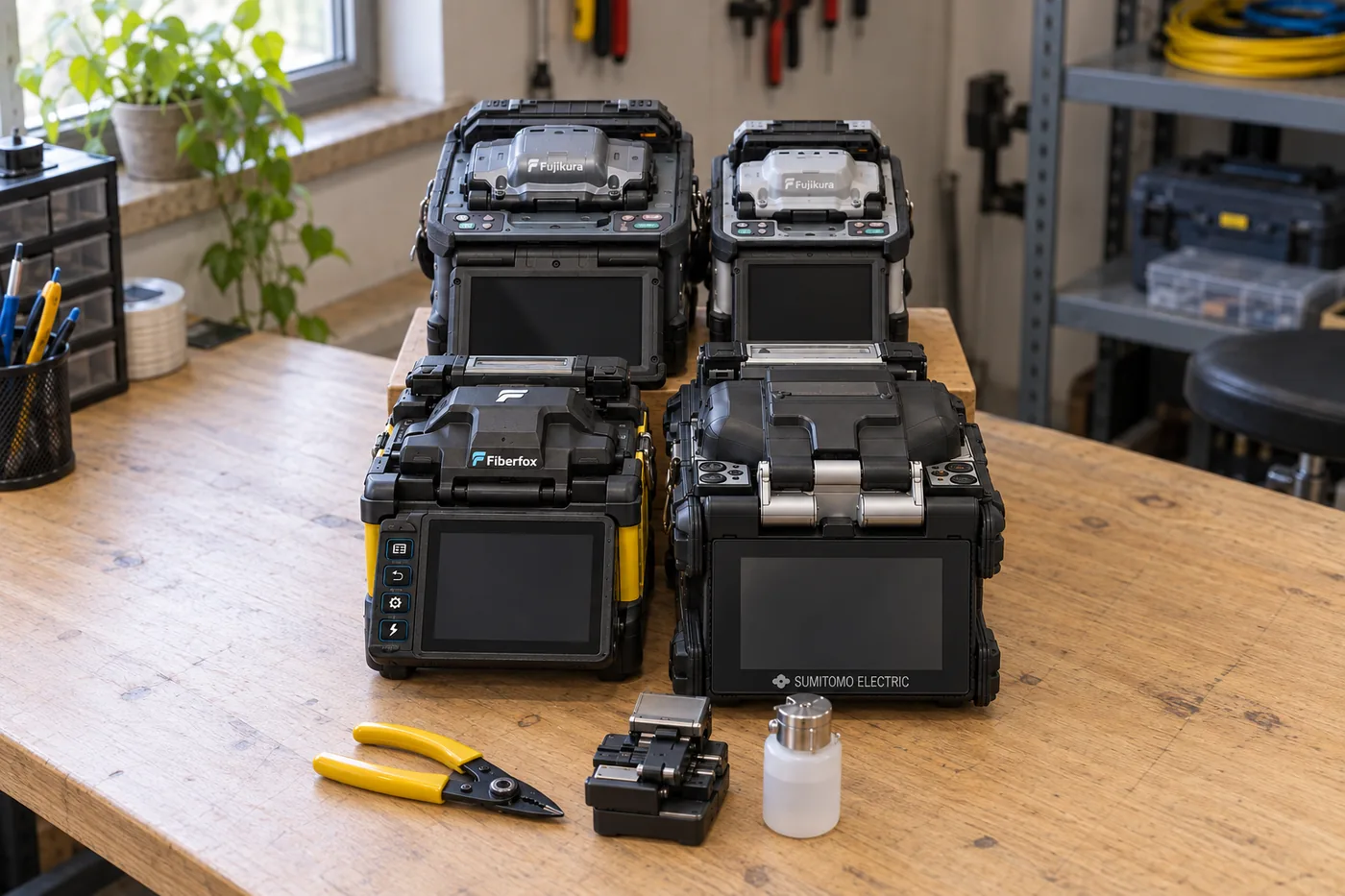

Fujikura, Sumitomo ve Fiberfox füzyon ek makineleriyle sahaya çıkıyoruz.
Fujikura makineleri çekirdek hizalamalıdır; uyumlu fiberlerde gövde kablo ekleri ve pigtail ekleme için kullanılır. Hafif gövdeli MINI4S+ ve kompakt Type-55 dar alanlarda işimizi kolaylaştırır. Makine seçimi fiber tipine ve çalışma alanına göre yapılır.

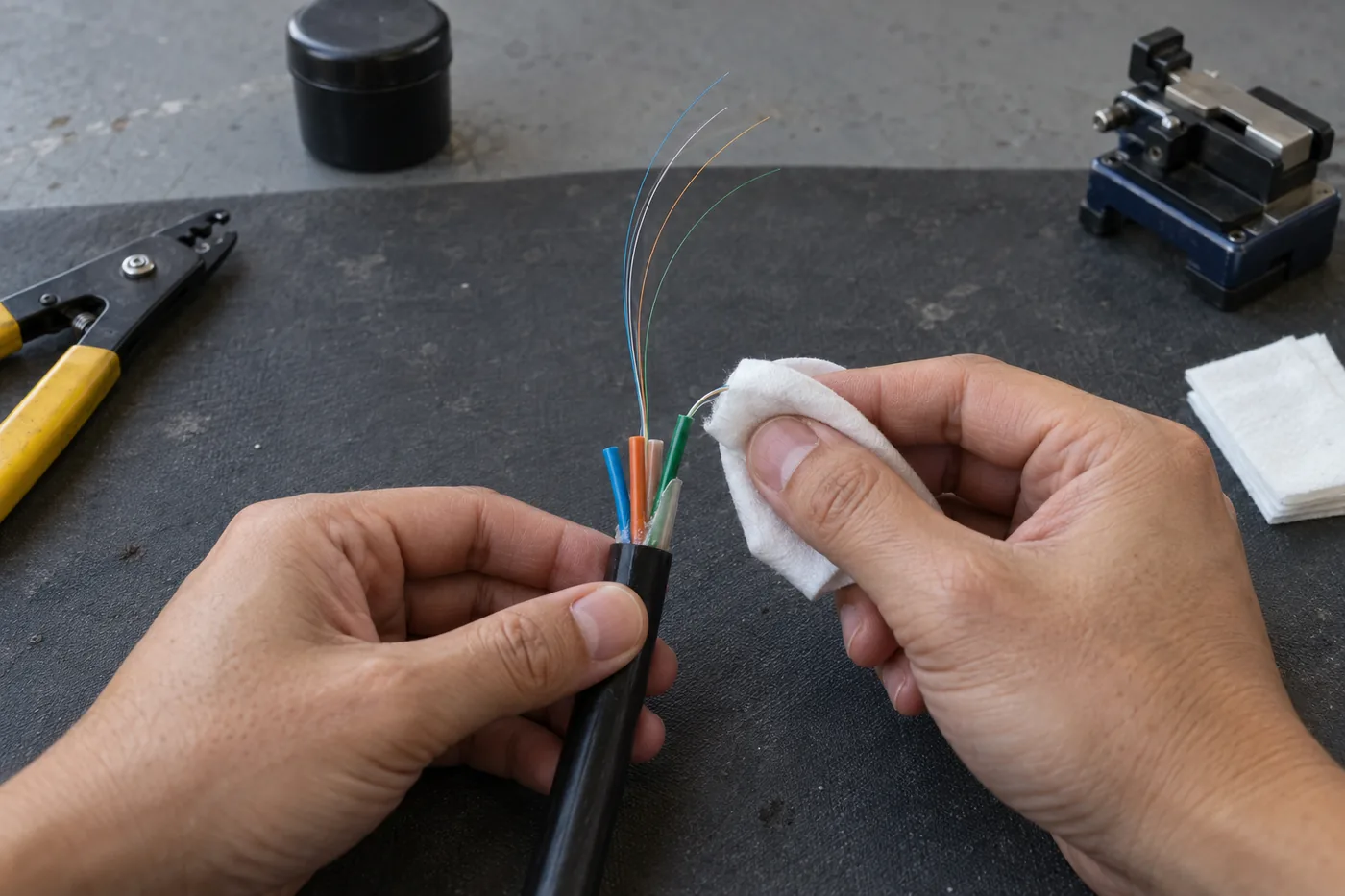

Ek planına göre tüpleri ayırıp çalışılacak fiberleri hazırlıyoruz.
Dış kılıf açıldıktan sonra gevşek tüpler ve fiberler temizlenir. Ek yapılacak fiberin kaplaması soyulur; temizlenen uç, klivır ile düzgün biçimde kesilir. Bu hazırlık, makinenin ekleme çevriminden ayrı bir aşamadır.

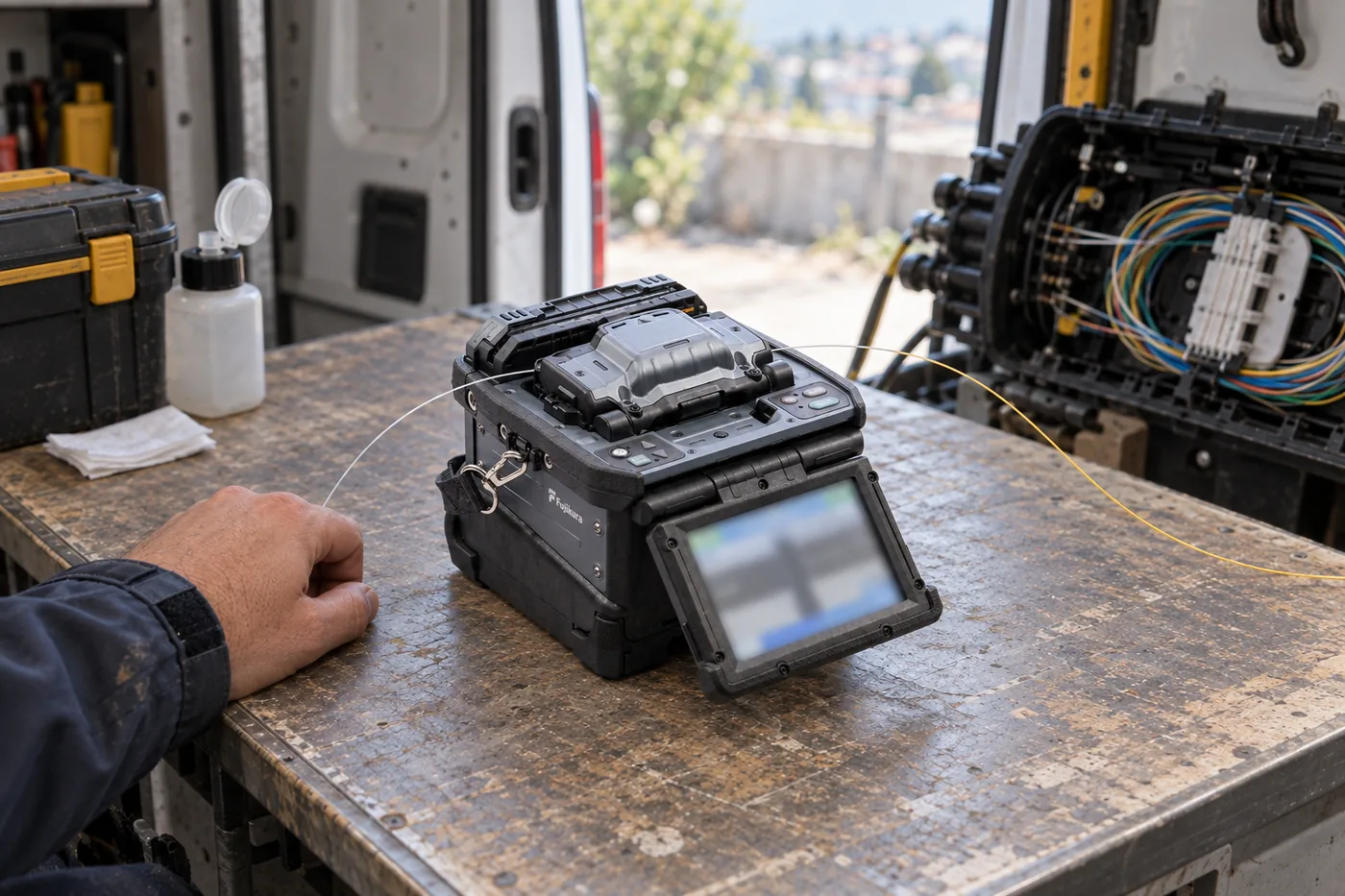

Hazırlanmış uçlar, uygun programda elektrik arkıyla birleştirilir.
Fiber uçları makineye yerleştirilir. Hizalama ve ekleme tamamlandığında cihazın verdiği uyarılar değerlendirilir. Ekrandaki tahmini ek kaybı, hattın ölçülmüş toplam kaybıyla aynı bilgi değildir.

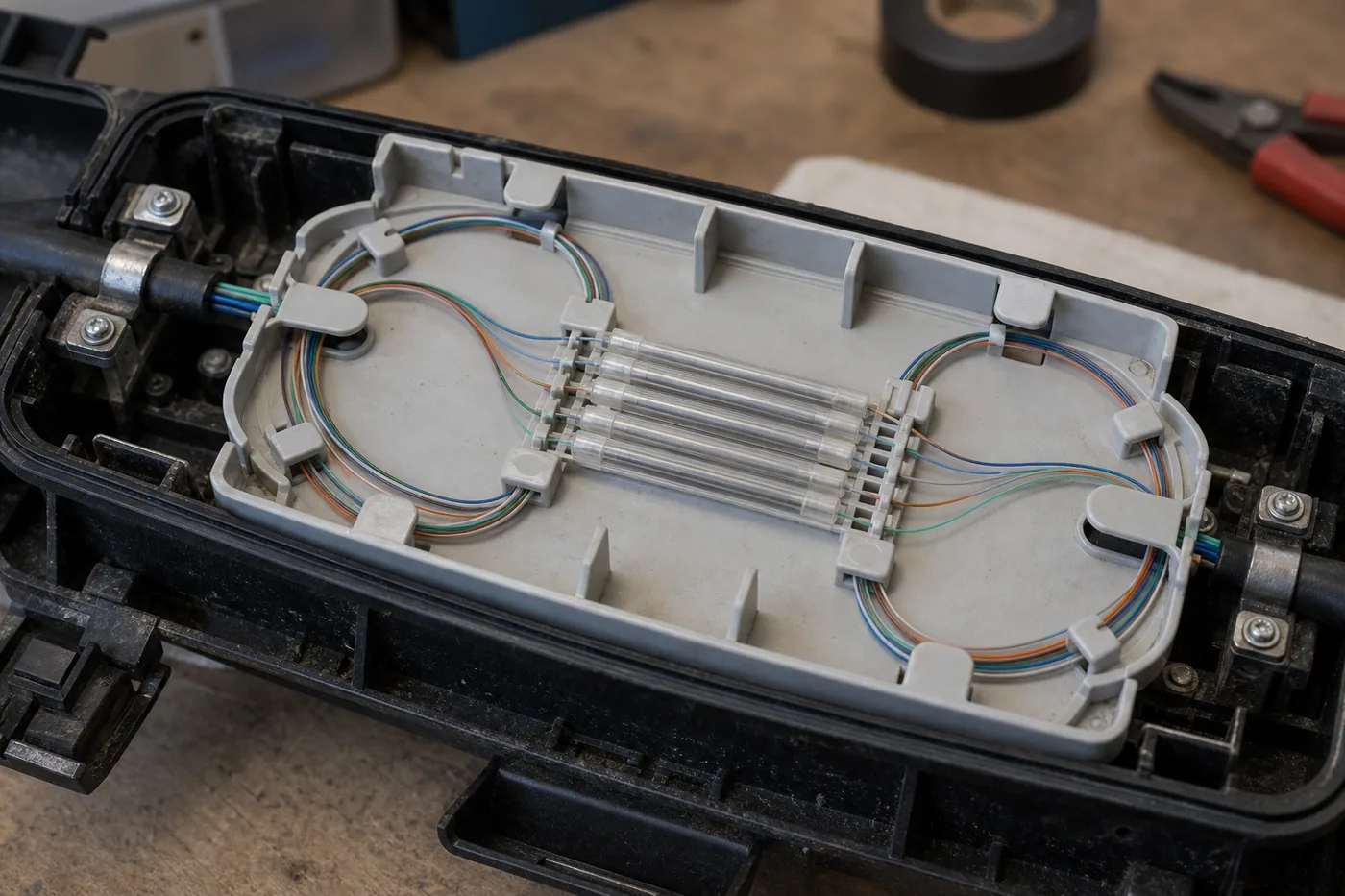

Her ekin koruyucusu ısıtılır, soğuduktan sonra kasete alınır.
Isıyla daralan koruyucu ekin üzerine ortalanır ve uygun ısıtma programı uygulanır. Soğuyan koruyucular kasetteki yuvalara yerleştirilir. Fiber payları, kablo ve kaset üreticisinin bükülme sınırlarına uygun düzenlenir.

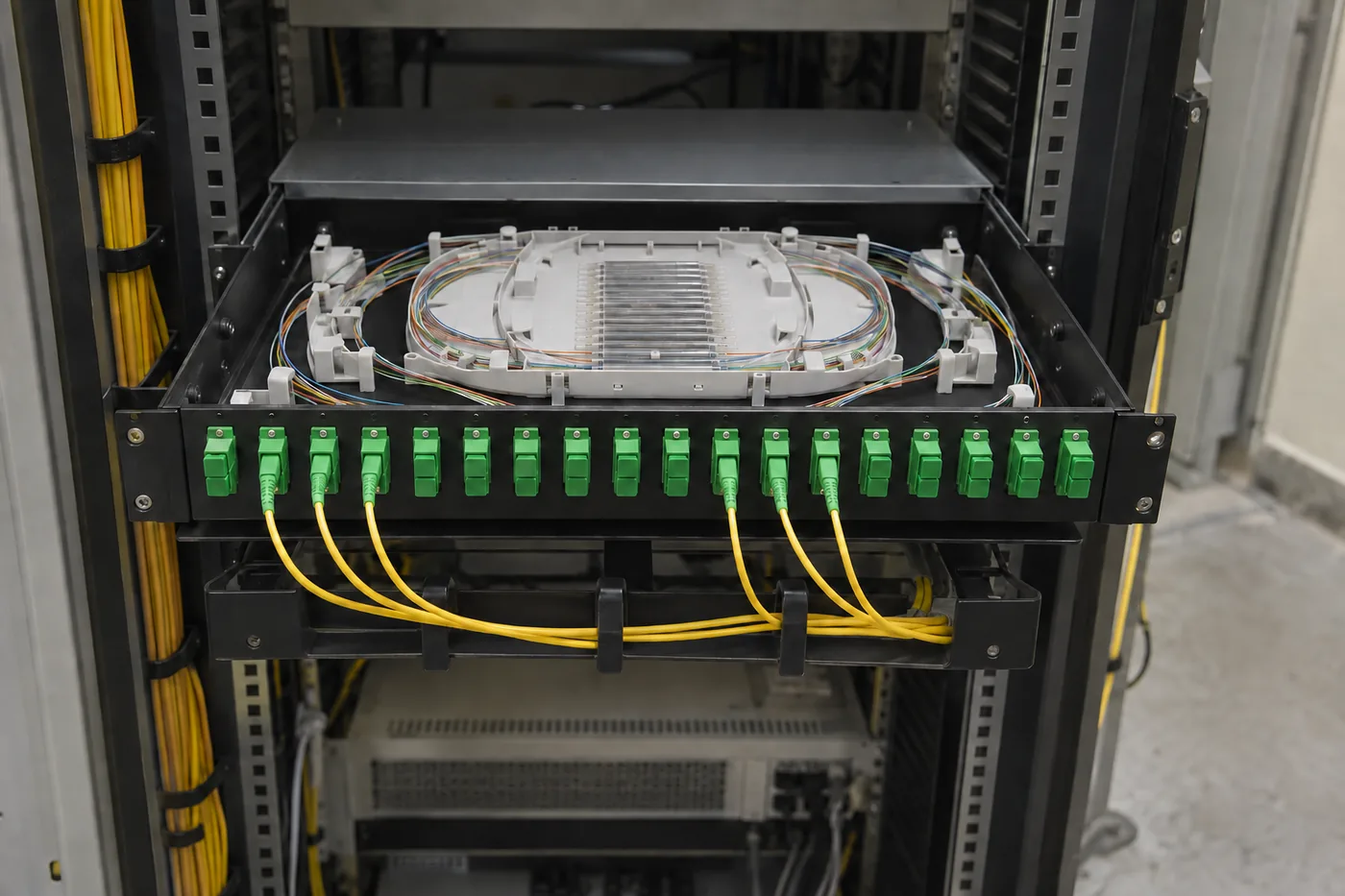

Pigtail ekleri ve adaptör yerleşimi, port planına göre tamamlanır.
Bir ucu konnektörlü kısa fiber olan pigtail, hat fiberine eklenir. Pigtail konnektörü paneldeki uyumlu adaptöre takılır; fiber payı çekmece içinde düzenlenir. Portlar karşı uç ve hat planıyla eşleştirilir. Ölçüm yöntemi ve kabul koşulları projede belirlenir.
04Süreç
Sahayı görmeden fiyat vermiyoruz. Fiber Optik Fusion Sonlandırma projelerinde süreç keşiften desteğe beş adımda yürür.
Sahada ihtiyaç analizi yaparız.
Teknik proje ve sistem tasarımı hazırlarız.
Şeffaf teklif ve uygulama planı sunarız.
Uzman ekibimizle kurulumu gerçekleştiririz.
7/24 teknik destek ve periyodik bakım sağlarız.
05Teknik notlar
Telmag Bilişim; Fujikura 90S+, Fujikura FSM-60S, Sumitomo Type-55 ve Fiberfox MINI4S+ füzyon ek makineleriyle Türkiye genelinde fiber optik füzyon ekleme ve sonlandırma yapıyor.
| Makine | Hizalama | Öne çıkan |
|---|---|---|
| Fujikura 90S+ | Aktif çekirdek hizalama | SM FAST modunda 7–9 saniye ekleme; 60 mm slim koruyucuda 9–10 saniye ısıtma. Pille yaklaşık 300 ek ve ısıtma yapabilir. |
| Fujikura FSM-60S (60S) | Çekirdek hizalama | Üretici tablosunda 9 saniye ekleme, 60 mm koruyucu için 30 saniye ısıtma. |
| Sumitomo Type-55 (T-55) | Adaptive Core; alternatif Diameter ayarı | Quick modunda yaklaşık 7 saniye ekleme. 4,1 inç dokunmatik ekran, BU-11S pil dahil yaklaşık 1,9 kg. |
| Fiberfox MINI4S+ | DAA (Digitalized Active Alignment) | Quick modunda 6 saniye, SM/SM için ortalama 8 saniye ekleme. Hafif gövdesi ve piliyle saha işlerine uygundur. |
Çekirdek hizalamalı Fujikura makineler, uyumlu fiberlerde gövde kablo ekleri ve pigtail ekleme için uygundur. Çekirdek konumuna göre hizalama, iki fiberin çekirdekleri arasındaki konum farkını azaltmaya yardımcı olur. Saha masasındaki işler için T-55 seçimini çalışma alanına göre yapıyoruz; cihaz kompakt gövdelidir ve pil ile çalışabilir.
Sahada "S4 mini" diye anılan Fiberfox MINI4S+, hafif gövdesiyle direk, kule ve dar kabin çalışmalarında taşıması kolay bir makinedir. Tablodaki süreler, üreticilerin belirttiği koşullardaki makine çevrimleridir; kablo hazırlığını ve kaset yerleşimini kapsamaz. Bir işin tamamlanma süresi ek sayısına ve sahaya erişime bağlıdır.
Kapsamı kablonuzun fiber sayısına, tipine ve ek yapılacak noktalara göre belirliyoruz; hazırlık, ekleme ve kaset yerleşimini görsel adımlarda tek tek gösteriyoruz.
Ekin üzerine geçirilen koruyucu ısıtılır. Koruyucu soğuduktan sonra kasete yerleştirilir. ODF veya patch panel sonlandırmasında hat fiberi, bir ucu konnektörlü kısa fiber olan pigtail ile eklenir. Konnektör, paneldeki uyumlu adaptöre takılır; port düzeni hat planıyla eşleştirilir.
Füzyon makinesinin ekrandaki kayıp değeri, ek görüntüsü ve cihazın hesaplama yönteminden elde edilen bir tahmindir. Bu değer, fiber hattından ışık geçirilerek yapılan ekleme kaybı ölçümünün veya hattaki olayların incelenmesinin yerine geçmez.
Örneğin Fujikura’nın FSM-60S tablosunda G.652 için 0,02 dB ortalama ek kaybı verilir. Bu, üreticinin performans değeridir; sahadaki her ekin 0,02 dB olacağı anlamına gelmez. Kabul sınırı, fiber tipi ve projenin kayıp bütçesiyle birlikte belirlenir.
Kontrolde fiber hazırlığı, makine uyarıları ve ek koruması birlikte değerlendirilir. Ölçüm yöntemi, ölçülecek uçlar ve teslimde istenecek kayıtlar projede belirlenir. Paneldeki bağlantıların temizliği ve port eşleşmesi de sonlandırmanın parçasıdır.
Telmag Bilişim, 2007’den beri Akhisar/Manisa merkezli olarak Türkiye genelinde hizmet veriyor. Fiber optik altyapı kapsamındaki işler aynı ekip ve tek sözleşmeyle yürür.
İnternet servis sağlayıcısının saha noktası, OSB içindeki hat veya fabrikanın bina bağlantısı için önce çalışma yerini ve fiber sayısını paylaşın. Mevcut hatta ek yapılacaksa izin verilen kesinti aralığı da gerekir. Saha programını erişim koşullarına göre birlikte netleştirelim.
Teklif için kablo üzerindeki tip bilgisini, ek noktalarını ve sonlandırılacak paneli gösteren fotoğraflar işimizi kolaylaştırır. Yeni kablo çekimi gerekiyorsa bunu sonlandırma kapsamıyla birlikte ele alıyoruz.
06Referans
Yayın izni alınmış, gerçek saha işlerimiz.
07Sık sorulanlar
Bu hizmete özel sorular ve cevaplar.
Evet. Telmag Bilişim, Akhisar/Manisa merkezli olarak Türkiye genelinde fiber optik füzyon ekleme ve sonlandırma yapıyor. Çalışma yeri ve erişim koşullarına göre saha programı belirlenir. İşler aynı ekip ve tek sözleşmeyle yürür.
Kullanılacak cihazı fiber tipine ve çalışma alanına göre parkımızdan seçiyoruz; tam liste ve hizalama özellikleri sayfadaki makine parkı tablosunda.
Tek bir değeri bütün projelere uygulamak doğru olmaz. Örneğin FSM-60S için G.652’de 0,02 dB üretici ortalaması verilir; bu her saha eki için garanti değildir. Makinenin tahmini kaybı ile hat ölçümü farklıdır. Ölçüm yöntemi ve kabul sınırı projede belirlenir.
Trafik taşıyan fiber fiziksel olarak kesilip yeniden eklenecekse o bağlantı etkilenir. Kullanılmayan fiberlerdeki çalışma ayrı değerlendirilir. Hangi fiberlerin devrede olduğu ve izin verilen çalışma aralığı, işletmenin sorumlusuyla ek işleminden önce netleştirilmelidir.
Çalışmanın yapılacağı il, kablo tipi, fiber sayısı ve ek noktaları gerekir. ODF veya patch panelin durumu, pigtail ve malzeme ihtiyacı da kapsamı değiştirir. Mevcut hatta çalışma yapılacaksa erişim ve kesinti aralığını belirtin; teklif bu bilgiler üzerinden hazırlanır.
