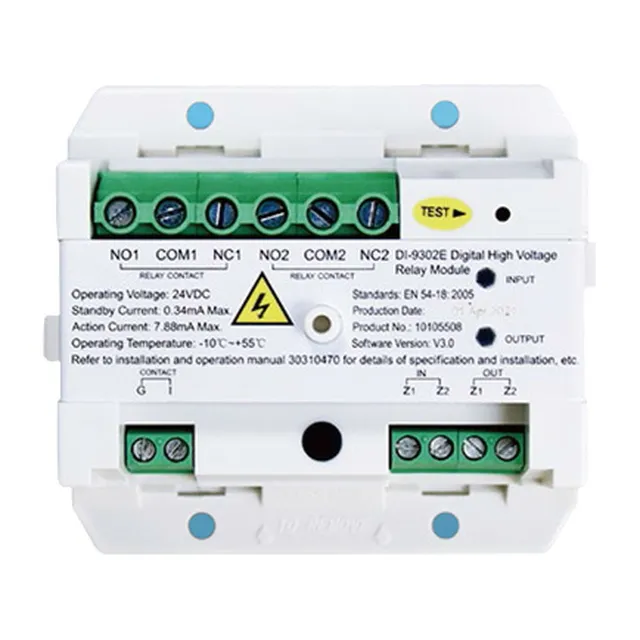

GST resmî ürün görseli
GST DI-9302E — Yüksek Gerilim Röle Modülü
220VAC 15A kapasiteli iki grup kuru kontak çıkışı sunan adresli yüksek gerilim röle modülü; izlemeli giriş ve TEST butonu.
Model: DI-9302E · Seri: GST EN Serisi
Öne çıkan teknik özellikler
Proje bazlı temin — aynı gün teklif, hızlı tedarik
Fiyatlar proje adedine ve güncel kura göre teklifle iletilir. Teklif listenize dilediğiniz kadar ürün ekleyip tek seferde gönderebilirsiniz.
Ürün açıklaması
DI-9302E, GST markasının GST EN Serisi grubunda yer alan modül ürünüdür.
Projelendirme, montaj ve devreye almayı TELMAG ekibi tek elden üstlenir — ürünü teklif listenize ekleyin, proje kapsamınıza göre aynı gün fiyatlayalım.
Öne çıkan özellikler
- Dahili mikroişlemci ve AD örnekleme teknolojisi
- Elektronik adresleme
- Uyumlu panel (GST-IFP4E) desteğiyle Ters Mod olarak programlanabilir
- İki grup normalde açık veya normalde kapalı kuru kontak çıkışı
- Giriş portu 4.7KΩ hat sonu direnciyle izlenir
- Terminale temasa karşı elektrik çarpmasını önleyen koruyucu kapak
- Modül çıkışını elle tetiklemek için TEST butonu
- Ray veya sıva üstü montaj
Özellik maddeleri ve teknik tablo, GST DI-9302E için GST markasının resmî kaynak sayfasından alınmıştır.
Teknik özellikler
14 teknik alan
| Çalışma Gerilimi | Çevrim 24V (16V~28V) |
|---|---|
| Bekleme Akımı | ≤0.34mA |
| Aktivasyon Akımı | Çevrim ≤7.88mA |
| Çıkış Kapasitesi | 220VAC 15A |
| Çıkış Kontrolü | Röle normalde açık/normalde kapalı kontak |
| Adresleme | Elektronik adresleme |
| Adres Aralığı | Seçenek 1: giriş ve çıkış tek adres kullanır (1-242); Seçenek 2: giriş ve çıkış için iki adres, giriş adresi 1-241, çıkış adresi otomatik olarak giriş adresi artı 1 |
| LED Göstergeleri | Giriş LED'i kırmızı; geri bildirim alındığında yanar, giriş arızasında 0.5s yanıp 0.5s söner, güç arızasında iki kez yanıp söner. Çıkış LED'i kırmızı; röle çektiğinde yanar, diğer durumlarda söner |
| Koruma Sınıfı | IP30 |
| Çalışma Sıcaklığı | -10°C ile +55°C arası |
| Bağıl Nem | ≤%95, yoğuşmasız |
| Gövde Malzemesi | ABS, beyaz (RAL9016) |
| Boyutlar (U×G×Y) | 92.8mm×79.2mm×46mm |
| Ağırlık | Yaklaşık 120g |
Model varyantları
Dokümanlar
Bu sayfayı paylaş
Sık sorulan sorular
DI-9302E için çıkış kapasitesi nedir?
220VAC 15A, GST DI-9302E için belirtilen çıkış kapasitesi değeridir.
DI-9302E giriş ve çıkış için ayrı adres kullanabilir mi?
Evet, GST DI-9302E için adres seçenekleri Seçenek 1: giriş ve çıkış tek adres kullanır (1-242); Seçenek 2: giriş ve çıkış için iki adres, giriş adresi 1-241, çıkış adresi otomatik olarak giriş adresi artı 1 şeklindedir.
DI-9302E 24V çevrim gerilimiyle çalışır mı?
Evet, GST DI-9302E için çalışma gerilimi Çevrim 24V (16V~28V) olarak belirtilir.
