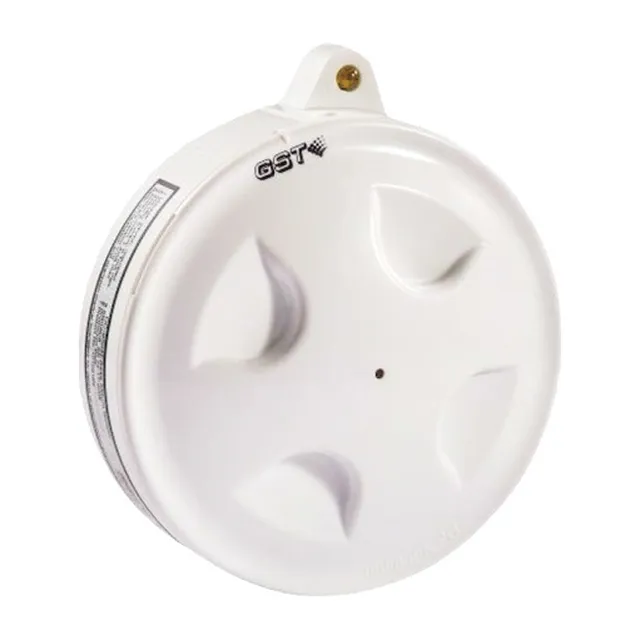

GST resmî ürün görseli
GST DC-9504E — Soket Tipi Çevrim İzolatörü
Kısa devrede çevrimin kalanını koruyan soket tipi çevrim izolatörü; yönsüz bağlantı ve maksimum 70 cihaz kapasitesi.
Model: DC-9504E · Seri: GST EN Serisi
Öne çıkan teknik özellikler
Proje bazlı temin — aynı gün teklif, hızlı tedarik
Fiyatlar proje adedine ve güncel kura göre teklifle iletilir. Teklif listenize dilediğiniz kadar ürün ekleyip tek seferde gönderebilirsiniz.
Ürün açıklaması
DC-9504E, GST markasının GST EN Serisi grubunda yer alan modül ürünüdür.
Projelendirme, montaj ve devreye almayı TELMAG ekibi tek elden üstlenir — ürünü teklif listenize ekleyin, proje kapsamınıza göre aynı gün fiyatlayalım.
Öne çıkan özellikler
- Polarite bağımsız bağlantı; giriş ve çıkış yönsüz kullanılabilir
- Çıkış cihazlarına gecikmeli enerji vererek ağır yükte yüksek geçici akımı önler
- Çevrimdeki kısmi kısa devreyi izole ederek sistemin geri kalanının çalışmasını sürdürür ve arızalı bölümü konumlandırır.
- Class A ve Class B çevrim kablolamasına uygun.
- Soket tipi: standart dedektör soketinin yerine takılır, montaj ve kablolamadan tasarruf sağlar; kapakla tek başına da monte edilebilir.
- Giriş ve çıkış yön gözetmeksizin ters bağlanabilir.
Özellik maddeleri ve teknik tablo, GST DC-9504E için GST markasının resmî kaynak sayfasından alınmıştır.
Teknik özellikler
37 teknik alan
| Maksimum Çalışma Gerilimi (Vmax) | 28VDC |
|---|---|
| Nominal Çalışma Gerilimi (Vnom) | 24V |
| Minimum Çalışma Gerilimi (Vmin) | 16V |
| Maksimum Açma Gerilimi (Vso max) | 11V |
| Minimum Açma Gerilimi (Vso min) | 8V |
| Maksimum Kapama Gerilimi (Vsc max) | 4V |
| Minimum Kapama Gerilimi (Vsc min) | 1.4V |
| Maksimum Geçici Çıkış Akımı (Is max) | 5A |
| Maksimum Kaçak Akım (IL max) | 7.5mA |
| Maksimum Kapalı Empedans (Zc max) | 0.15Ω |
| Bekleme Akımı | ≤0.1mA |
| Durum LED'i | Sarı; beklemede yanıp söner, izolasyon durumunda sürekli yanar |
| Kapasite | Maksimum 70 cihaz |
| Ortam Sıcaklığı | -10°C ile +55°C arası |
| Koruma Sınıfı | IP33 (kapaklı), IP22 (kapaksız) |
| Bağıl Nem | ≤%95, yoğuşmasız |
| Gövde Malzemesi | ABS |
| Boyutlar | Ø100mm x 39mm |
| Montaj Deliği Aralığı | 45mm~75mm |
| Ağırlık | Yaklaşık 100g |
| Nominal çalışma gerilimi | 24V (VMAX 28VDC, VMIN 16V) |
| Açma gerilimi | 8V ~ 11V |
| Kapama gerilimi | 1.4V ~ 4V |
| Maks. sürekli akım | 1A |
| Maks. geçici çıkış akımı | 5A |
| Maks. kaçak akım | 7.5mA |
| Maks. kapalı empedans | 0.15Ω |
| Bekleme akımı | ≤0.1mA |
| Gösterge | Sarı LED; beklemede yanıp söner, aktifken sürekli yanar |
| Ortam sıcaklığı | -10°C ~ +55°C |
| Bağıl nem | ≤95%, yoğuşmasız |
| Koruma sınıfı | IP33 (kapaklı), IP22 (kapaksız) |
| Gövde | ABS |
| Montaj delik aralığı | 45mm ~ 75mm |
| Standart | EN 54-17, LPCB sertifikalı |
| Uyumlu paneller | GST100, GST200, GST200-2, GST200N, GST-IFP8 |
| Ürün No | 10105103 |
Model varyantları
Dokümanlar
Bu sayfayı paylaş
Sık sorulan sorular
DC-9504E en fazla 70 cihazı kapsar mı?
Evet, GST DC-9504E için kapasite Maksimum 70 cihaz olarak belirtilir.
DC-9504E için nominal çalışma gerilimi nedir?
24V, GST DC-9504E için belirtilen nominal çalışma gerilimi değeridir.
DC-9504E koruma sınıfı IP33 olarak mı belirtilir?
Evet, GST DC-9504E için koruma sınıfı IP33 (kapaklı), IP22 (kapaksız) olarak belirtilir.
