OTDR testi nedir? Fiber hatta ölçüm ve raporlama rehberi
Özet: OTDR (Optical Time Domain Reflectometer), fiber hatta ışık darbeleri gönderip yansımaları ölçerek her ek noktasının kaybını, kırılmaları ve mesafeleri tek uçtan tespit eden test cihazıdır. Devreye almada OTDR izi olmadan teslim edilen hat, ölçülmemiş hattır.
OTDR nedir, ne işe yarar?
OTDR, fiber optik hattın "röntgenini çeken" cihazdır: hattın tek ucundan bağlanır ve kilometrelerce uzaktaki ek noktalarının kaybını, konnektör yansımalarını ve olası kırılmaların yerini metre hassasiyetinde gösterir.

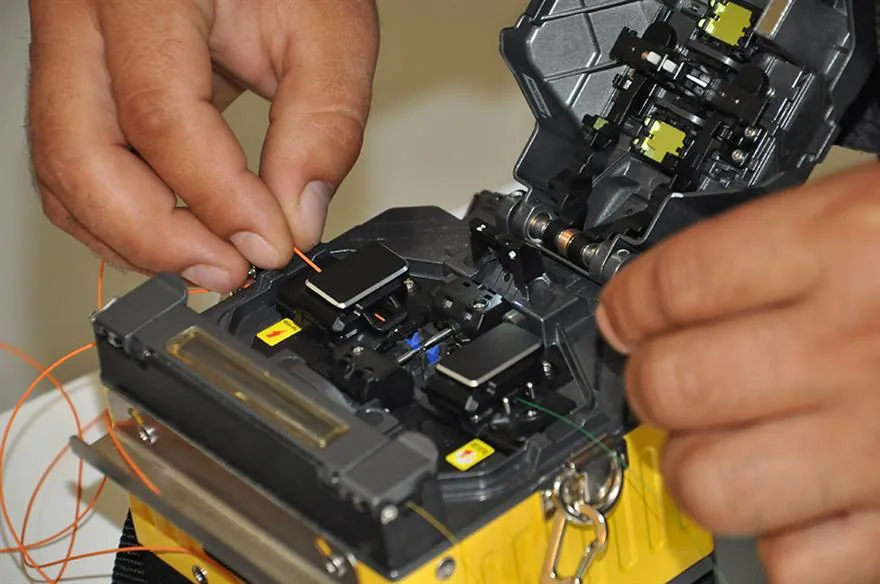

Telmag bu ölçümü fiber optik kontrol ve test (OTDR) hizmeti kapsamında yapar; ölçümden önceki füzyon ek ve sonlandırma işi de aynı ekiple yürür.
Yeni kurulan bir hattın kabulünde, mevcut bir hattaki arızanın yerini bulmada ve periyodik bakım ölçümlerinde kullanılır. Türk Telekom gibi operatörlerin altyapı işlerinde OTDR raporu teslimin ön şartıdır; raporsuz hat kabul edilmez.
OTDR nasıl çalışır?
Cihaz fibere kısa ışık darbeleri gönderir; cam içindeki saçılma (Rayleigh) ve ek noktalarındaki yansımalar (Fresnel) geri döner. Dönüş süresi mesafeyi, dönüş gücündeki düşüş kaybı verir.
Sonuç, "iz" (trace) denilen bir grafiktir: yatay eksen mesafe, dikey eksen dB cinsinden güçtür. Her ek noktası izde küçük bir basamak, her kırılma keskin bir düşüş olarak görünür. İzi okumayı bilen bir teknisyen, hattın hikâyesini bu grafikten çıkarır.
OTDR ile güç ölçer arasındaki fark nedir?
Güç ölçer (power meter) hattın toplam kaybını tek rakam olarak verir; OTDR ise kaybın hattın neresinde, hangi ek noktasında oluştuğunu gösterir. İkisi birbirinin alternatifi değil, tamamlayıcısıdır.
| OTDR | Güç Ölçer + Işık Kaynağı | |
|---|---|---|
| Ölçtüğü şey | Nokta nokta kayıp, mesafe, yansıma | Uçtan uca toplam kayıp |
| Bağlantı | Tek uçtan yeterli | İki uç birden gerekir |
| Arıza yeri tespiti | Metre hassasiyetinde gösterir | Gösteremez |
| Kabul testi | İz + olay tablosu raporlanır | Referans kayıp değeri doğrulanır |
Sahada OTDR ölçümü adım adım
- Launch fiber bağlayın: Cihazın ölü bölgesini hattın dışına taşımak için 150–500 m'lik launch kablosu kullanın; ilk konnektörün kaybı ancak böyle ölçülür.
- Doğru dalga boyunu seçin: Tek modda 1310 ve 1550 nm'de ayrı ayrı ölçün; 1550 nm bükülme kayıplarını, 1310 nm ek kayıplarını daha net gösterir.
- Darbe genişliğini hatta göre ayarlayın: Kısa hatlarda dar darbe (çözünürlük), uzun hatlarda geniş darbe (menzil) gerekir.
- İki yönlü ölçün: Ek kayıpları yön bağımlıdır; A→B ve B→A izlerinin ortalaması gerçek kaybı verir.
- Olay tablosunu kontrol edin: Eşik üstü her olayı (ek, konnektör, bükülme) yerinde doğrulayın; şüpheli eki yeniden yapın.
Müşteriye nasıl raporlanır?
İyi bir OTDR raporu üç şey içerir: her damar için iki yönlü iz dosyaları (.sor), olay tablosu özeti ve geçti/kaldı kriterlerinin yazıldığı kapak sayfası.
Telmag olarak teslim dosyasına damar başına ölçüm değerlerini, kullanılan standartları (TIA-568 / ISO 11801 limitleri) ve test cihazının kalibrasyon tarihini ekliyoruz. Böylece hat, yıllar sonra yapılacak bir ölçümle kıyaslanabilir bir referansa sahip oluyor.
Sık sorulan sorular
Her fiber hat için OTDR testi zorunlu mu?
Zorunluluk sözleşmeye bağlıdır; ancak operatör altyapı işlerinde ve kurumsal kabullerde fiilen standarttır. Kısa bina içi hatlarda güç ölçer yeterli görülebilir; yine de arıza geçmişi istenen her hatta OTDR izi altın değerindedir.
Kabul için ek başına kayıp limiti nedir?
Yaygın kabul kriteri füzyon ek başına ≤0,1 dB, konnektör başına ≤0,5 dB'dir (TIA-568). Sahada hedefimiz füzyon eklerinde 0,00–0,03 dB bandıdır.
OTDR ölçümü hatta zarar verir mi?
Hayır; OTDR düşük güçte ölçüm ışığı kullanır. Tek kural, aktif (ışıklı) hatta ölçüm yapmadan önce hattın servis dışı bırakılmasıdır — hem cihazı korumak hem doğru iz almak için.
