Teknim konvansiyonel yangın paneli bağlantısı
Özet: Teknim TFP-4404/4408 konvansiyonel panelde dedektör, buton, siren, şebeke ve akü bağlantısı; klemens numaraları ve 4,7 kΩ hat sonu direnci tek şemada.

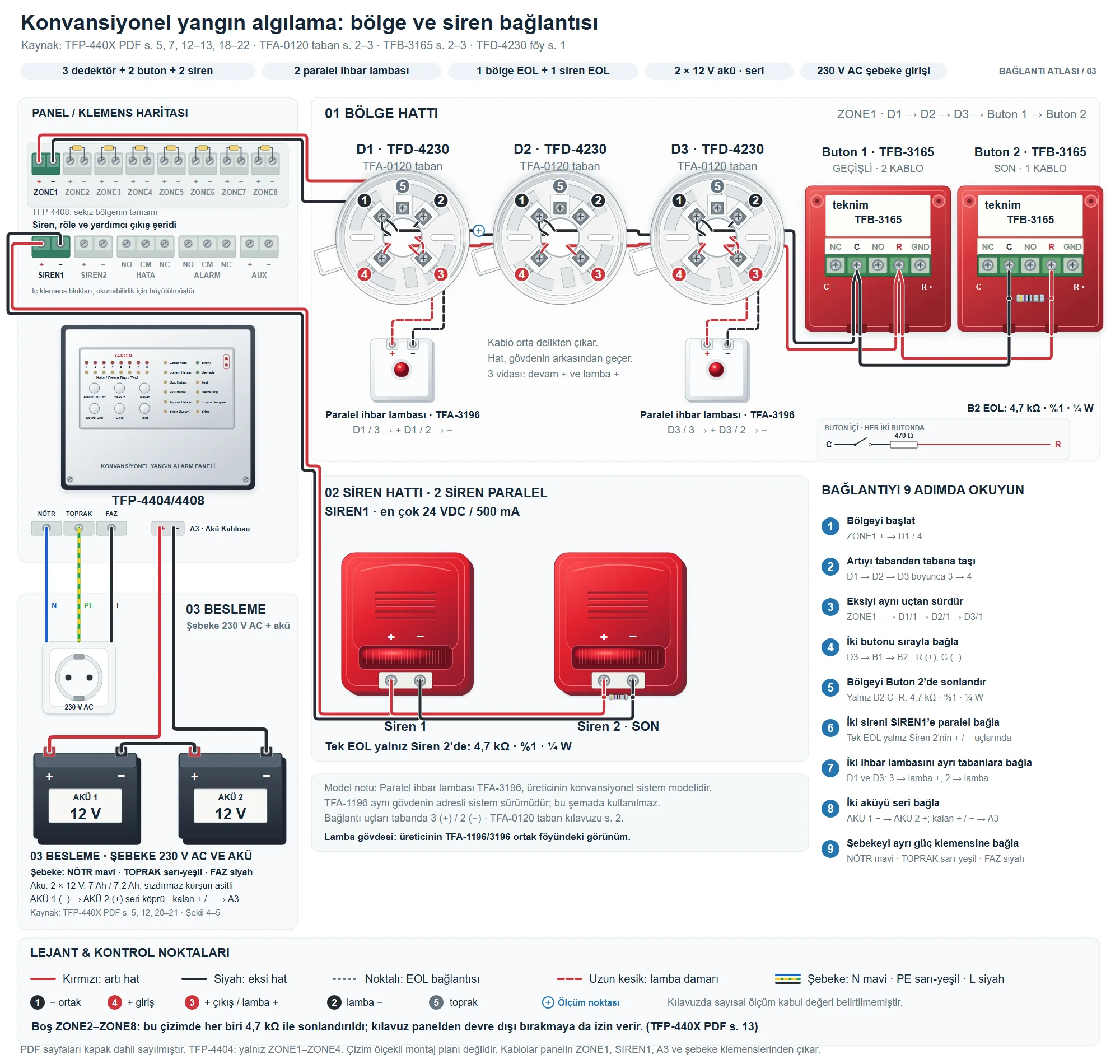

Şema, Teknim'in metal kasalı TFP-4404 ve TFP-4408 panelleri için üretici kılavuzlarındaki klemens adlarıyla hazırlandı: TFP-4404, TFP-4408, TFD-4230 optik duman dedektörü ve TFA-0120 tabanı, TFB-3165 yangın ihbar butonu, paralel ihbar lambası TFA-3196. Bağlantı üzerinde çalışırken sistem enerjisiz olmalı; projelendirme ve devreye alma yetkin kişilerce yapılmalıdır.
Klemensler ve değerler
| Bağlantı | Değer |
|---|---|
| Bölge klemensleri | ZONE1…ZONE4 (TFP-4408'de ZONE8'e kadar); her bölgede + ve − |
| Dedektör tabanı TFA-0120 | 4: artı giriş · 3: artı çıkış ve lamba artı · 1: eksi (giriş ve devam) · 2: lamba eksi · 5: toprak |
| Tabandan tabana devam | 3 → 4 ve 1 → 1 |
| Yangın ihbar butonu TFB-3165 | R: artı · C: eksi · dahili 470 Ω alarm direnci |
| Hat sonu direnci (bölge ve siren) | 4,7 kΩ, %1, ¼ W; hattın son cihazında |
| Siren çıkışları | SIREN1 ve SIREN2; her biri 24 VDC, en çok 500 mA |
| Bölge başına dedektör | En çok 32 |
| Şebeke | 230 / 115 VAC, 50 / 60 Hz; NÖTR / TOPRAK / FAZ ayrı güç klemensi |
| Akü | Seri bağlı 2 × 12 V, 7 Ah veya 7,2 Ah, sızdırmaz kurşun asitli; A3 akü kablosu |
Bölge hattı: dedektörden butona

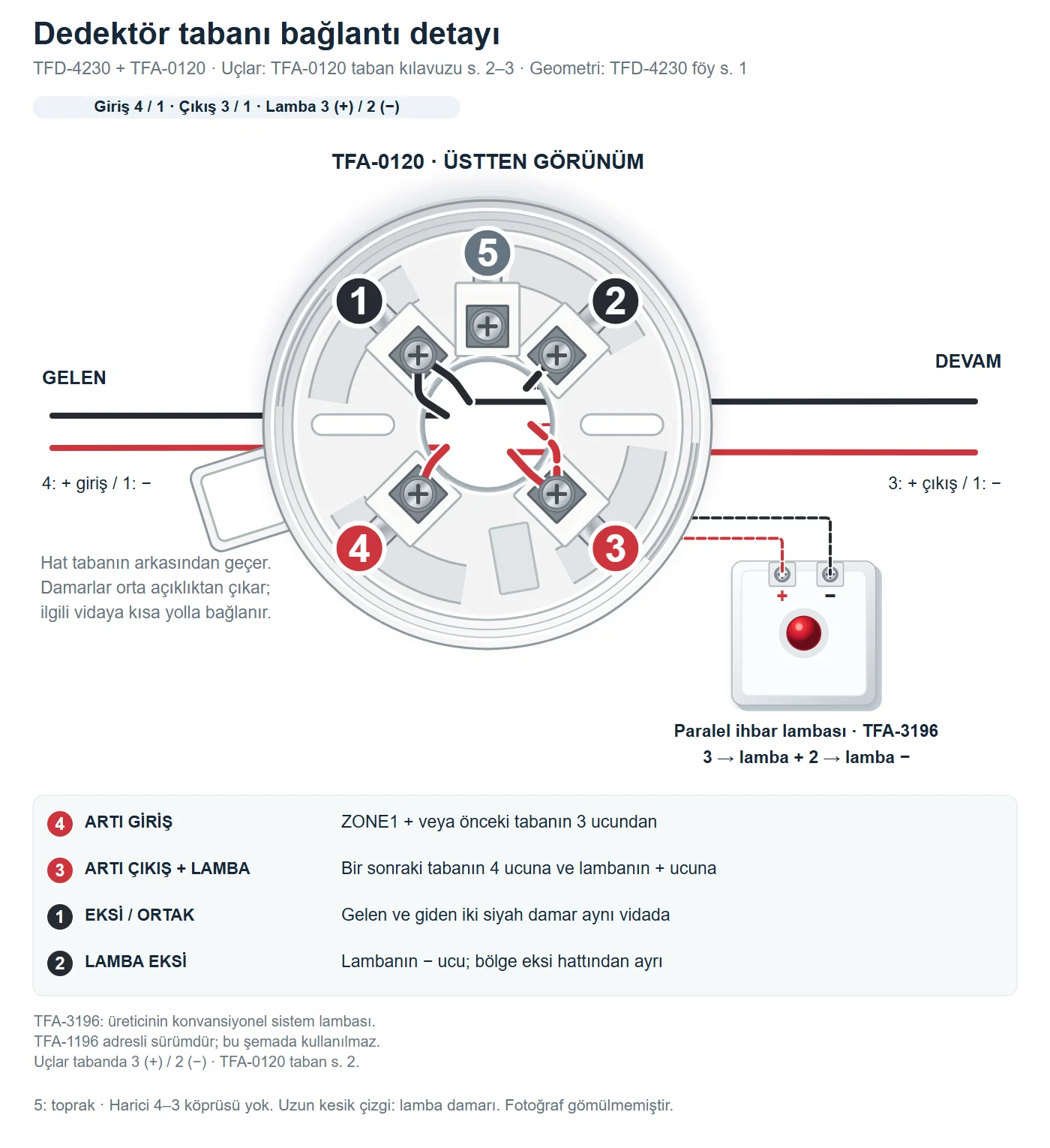

Kablo sahada cihazdan cihaza ilerler; cihazlar elektriksel olarak aynı bölgeye paraleldir. Panelin ZONE1 artısı ilk tabanın 4 ucuna, eksisi 1 ucuna girer. Bir sonraki tabana artı 3'ten, eksi yine 1'den devam eder. Paralel ihbar lambası kullanılacaksa uçları 3 (+) ve 2 (−) olur; 5 numaralı toprak ucu bölge eksisiyle karıştırılmaz.

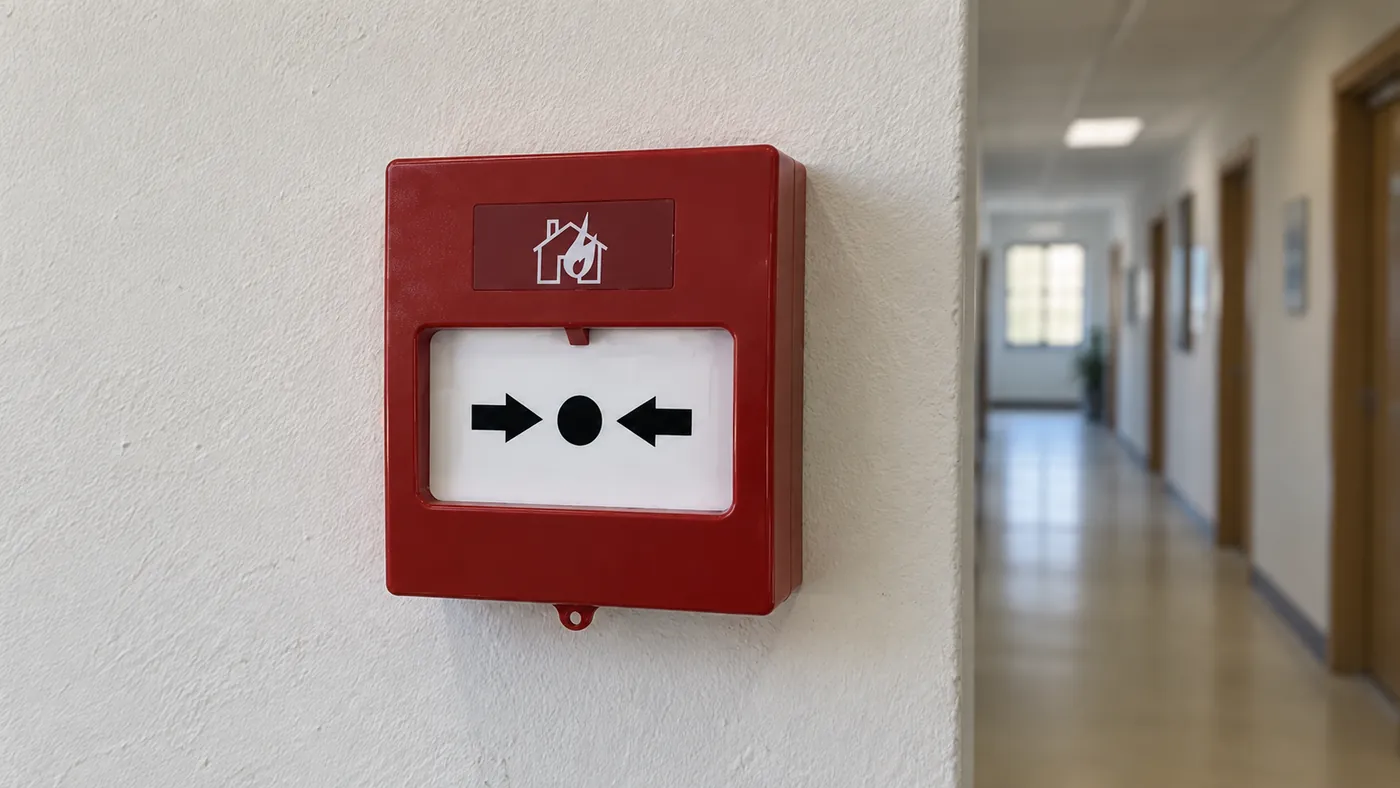

Son dedektörden sonra hat iki yangın ihbar butonuna gider. TFB-3165'te artı hat R'ye, eksi hat C'ye bağlanır; butonun içindeki 470 Ω alarm direnci bu bağlantıda zaten devrededir, dışarıdan ikinci bir direnç eklenmez. Geçişli butonda gelen ve giden kablonun damarları aynı vidalara girer: iki siyah C'ye, iki kırmızı R'ye.

Hat sonu direnci nereye takılır?
Hat sonu direnci (EOL), panelin hattın tamamını denetleyebilmesi için kablonun gerçekten bittiği cihaza takılır. Bu şemada son cihaz ikinci butondur; 4,7 kΩ direnç onun C ve R uçları arasındadır. Hattın devamında cihaz varsa oraya sonlandırma konmaz. Son cihaz dedektör olsaydı direnç tabanın 3 ve 1 uçları arasına gelirdi. Kullanılmayan ZONE2–ZONE8 girişleri panel üstünde 4,7 kΩ ile sonlandırıldı; kılavuz bu bölgelerin panelden devre dışı bırakılmasına da izin verir.
Siren, şebeke ve akü
İki siren SIREN1 çıkışına paralel bağlanır; tek hat sonu direnci son sirenin + / − uçlarındadır. Çıkış başına 24 VDC / 500 mA sınırı aşılmamalıdır; sirenlerin akım değeri kendi föyünden alınır.
Şebeke beslemesi bölge ve siren klemenslerinden ayrı olan NÖTR / TOPRAK / FAZ güç klemensine gelir. Şemada iletken renkleri nötr mavi, koruma iletkeni sarı-yeşil, faz siyah olarak gösterildi. Akü, panelin A3 akü kablosuyla seri bağlı iki 12 V aküye bağlanır: birinci akünün eksisi ikinci akünün artısına köprülenir, kalan artı ve eksi A3'e gider.
Kurulum ve kontrol adımları
- Modeli eşleştirin. Panel, dedektör, taban ve butonun etiketini okuyun; çizim aynı görünse bile başka cihazın uç numarasını taşımayın.
- Enerjiyi ayırın. Şebeke ve akü beslemesini ayırmadan bağlantı değiştirmeyin.
- Tabanı bağlayın. Gelen kabloyu 4 ve 1'e, giden kabloyu 3 ve 1'e alın; başlığı bağlantıdan sonra takın.
- Butonu ve hat sonunu tamamlayın. R (+) ve C (−) bağlantısını yapın; kablonun sonundaki cihazda 4,7 kΩ direncin takılı olduğunu yerinde kontrol edin.
- Deneyin ve kaydedin. Dedektörü test aerosolüyle, butonu basarak sınayın; panel tepkisini gözleyin, alarmı sıfırlayın. Bölge adı, bağlı modeller ve son cihazın yerini kayıt altına alın.
Panel açık devre ve kısa devreyi hata olarak izler. Bir bağlantı hatasını direnç ekleyerek gizlemeyin; önce panelin hangi hattı işaret ettiğine bakın, enerjiyi ayırdıktan sonra o hattı şemayla karşılaştırın.
Sık sorulan sorular
Dedektör ve yangın ihbar butonu aynı bölgeye bağlanır mı?
Bağlanır. Dedektörler ve TFB-3165 butonlar aynı bölge hattında paralel yer alır; hat sonu direnci hattın son cihazındadır.
Butondaki 470 Ω direnç hat sonu direnci mi?
Hayır. 470 Ω, TFB-3165'in içindeki alarm direncidir. Bölgeyi sonlandıran 4,7 kΩ ayrı bir elemandır ve yalnız son cihaza takılır.
Son cihaz dedektörse hat sonu direnci nereye takılır?
TFA-0120 tabanda son tabanın 3 ve 1 numaralı uçları arasına takılır. Hattın sonunda buton varsa direnç butonun R ve C uçları arasındadır.
Bir bölgeye kaç dedektör bağlanabilir?
TFP-4404/4408 teknik tablosu bölge başına en çok 32 dedektör verir. Buton sayısı bu sınırın dışında sayılmaz; hattaki toplam cihazı panel kılavuzuna göre planlayın.
Boş bölgeler ne yapılır?
Kullanılmayan bölgeler panelden devre dışı bırakılır ya da + / − uçları arasına 4,7 kΩ hat sonu direnci takılır. Şemada ZONE2–ZONE8 bu ikinci yöntemle gösterildi.
Telmag ile saha çalışması
Telmag Bilişim, 2007'den beri Akhisar/Manisa merkezli olarak Türkiye genelinde yangın algılama sistemi kurar ve bakımını yapar. Mevcut tesisiniz için görüşürken panel ve cihaz modellerini, bölge listesini ve panelde görülen hata bilgisini paylaşmanız ilk incelemeyi kolaylaştırır. Bu yazıdaki değerler Teknim'in TFP-440X, TFD-4230 / TFA-0120 ve TFB-3165 belgelerinden alınmıştır; sahada her zaman ürünle gelen güncel kılavuz esastır.
